302 Programmazione di cicli
4.7 Cicli di f
o
ra
tu
ra

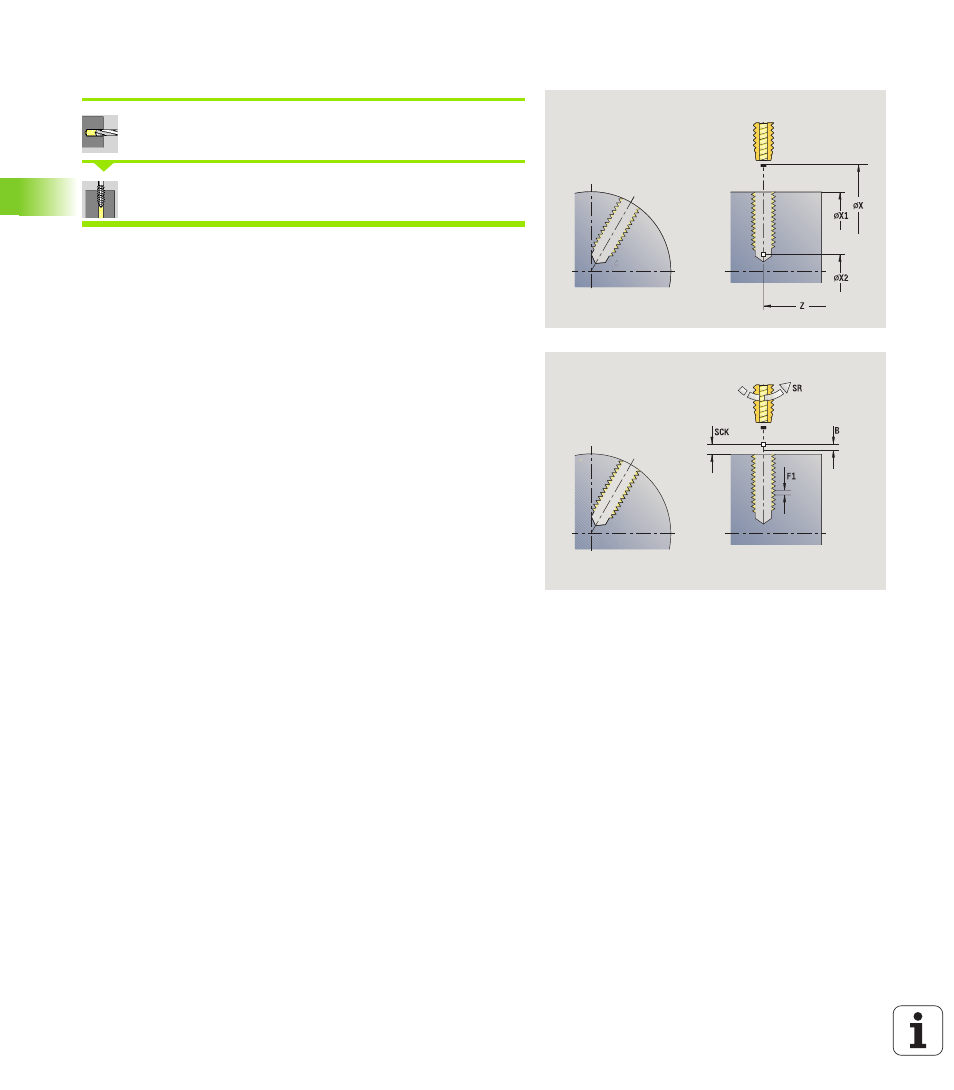

Maschiatura radiale
Selezionare Foratura
Selezionare Maschiatura radiale
Il ciclo esegue una maschiatura sulla superficie cilindrica.
Significato della Lunghezza di estrazione: utilizzare questo parametro
per pinze di serraggio con compensazione lineare. Il ciclo calcola un
nuovo passo nominale sulla base della profondità filetto, del passo
programmato e della lunghezza di estrazione. Il passo nominale è
leggermente inferiore al passo del maschio. Alla realizzazione del
filetto, la punta viene estratta dal mandrino di serraggio della lunghezza
di estrazione. Con questa procedura si assicurano migliori durate dei
maschi.
Parametri ciclo
X, Z
Punto di partenza
C Angolo mandrino (posizione asse C) – (default: angolo
mandrino attuale)
X1 Punto di partenza foro (default: foro da X)
X2 Punto finale foro
F1 Passo filetto (= avanzamento) (default: avanzamento da
descrizione utensile)
B Lunghezza di avvio per raggiungere la velocità
programmata e l'avanzamento (default: 2 * passo filetto
F1)
SR Velocità di ritorno per ritorno rapido (default: stessa
velocità della maschiatura)
L Lunghezza di estrazione per impiego di pinze di serraggio
con compensazione lineare (default: 0)
SCK Distanza di sicurezza (vedere pagina 130)
G60 Zona di sicurezza – Disattiva la zona di sicurezza per
l'operazione di foratura
 0: attiva
 1: inattiva
G14 Punto cambio utensile (vedere pagina 130)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
