Elementi del pr
ofilo superficie cilindr
ica

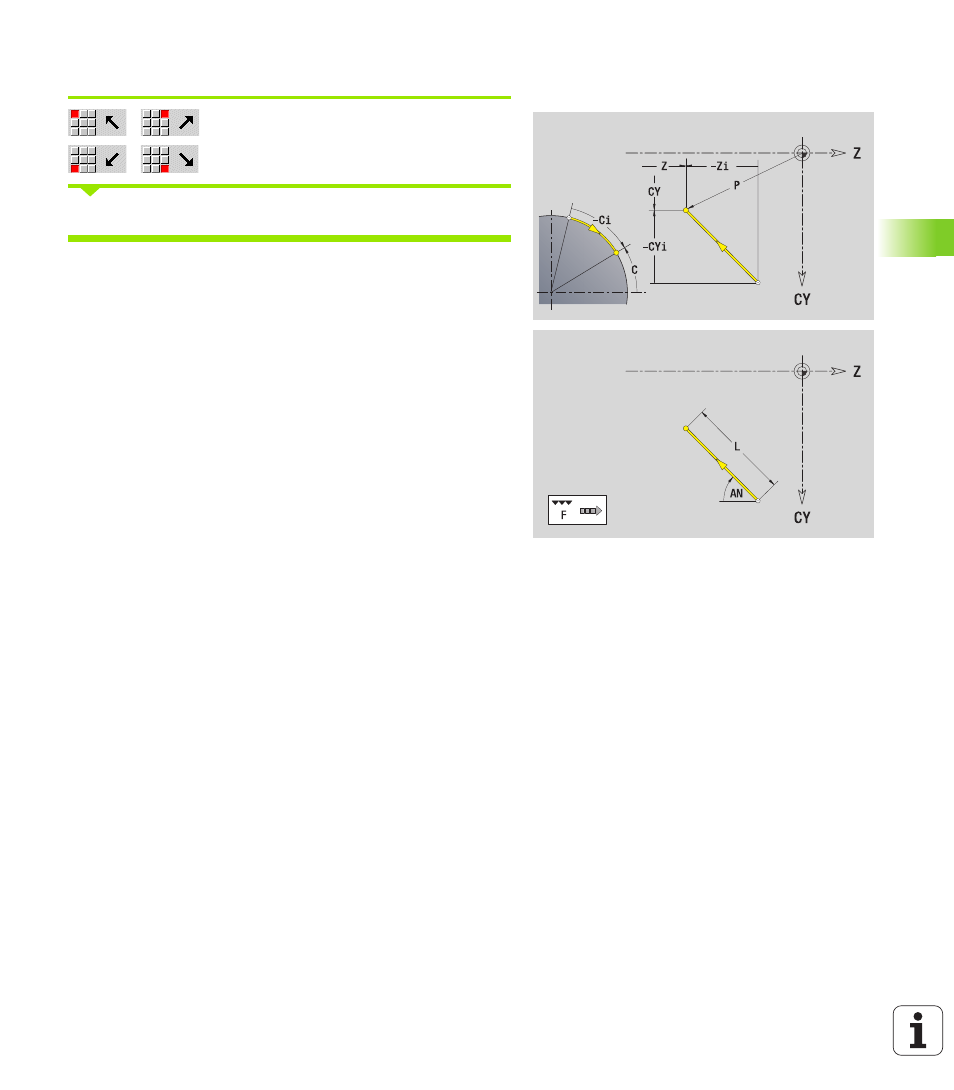

Linea inclinata superficie cilindrica
Direzione della linea
Quotare la linea e definire il raccordo verso l'elemento successivo.
ICP genera in smart.Turn una G111.
Parametri
Z
Punto di arrivo
Zi Punto di arrivo incrementale
CY Punto di arrivo come quota elemento lineare (riferimento:
diametro XS)
CYi Punto di arrivo incrementale come quota elemento lineare
(riferimento: diametro XS)
P Punto di arrivo come raggio polare
C Punto di arrivo polare – Angolo
Ci Punto di arrivo incrementale, polare – Angolo
AN Angolo rispetto ad asse Z (direzione angolo vedere grafica
di supporto)
ANn Angolo con elemento successivo
ANp Angolo con elemento precedente
L Lunghezza linea
F: vedere attributi di lavorazione Pagina 369
