Stati ciclo

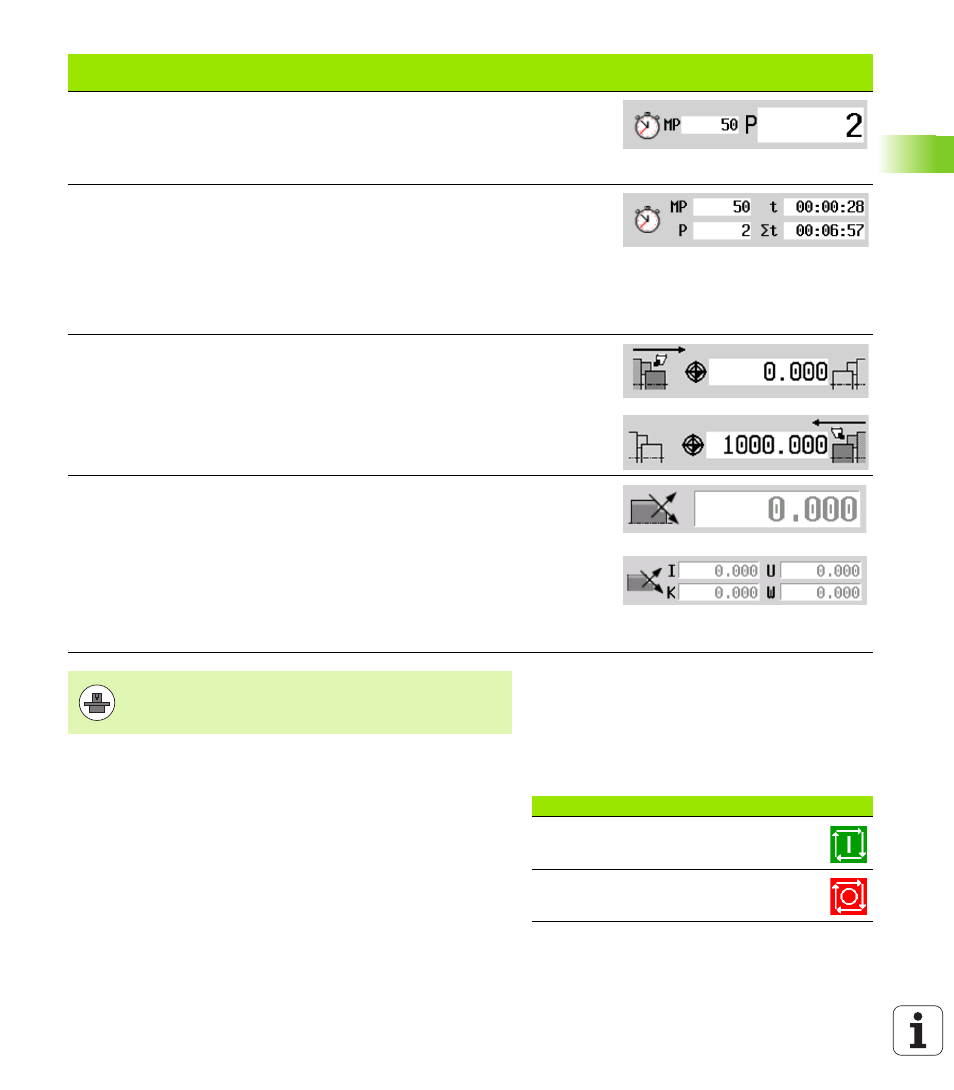

Il MANUALplus visualizza lo stato attuale del ciclo con la relativa icona
(vedere tabella a destra).
Visualizzazione del numero di pezzi: il numero di pezzi viene incrementato dopo
ogni funzione M30, M99 o impulso di conteggio programmato M18.
 MP: numero di pezzi predefinito
 P: numero di pezzi finiti
Visualizzazione del numero di pezzi e del tempo al pezzo: il numero di pezzi
viene incrementato dopo ogni funzione M30, M99 o impulso di conteggio
programmato M18.
 MP: numero di pezzi predefinito
 P: numero di pezzi finiti
 t: tempo di lavorazione del programma attuale
 Totale t: tempo totale
Visualizzazione lavorazione superficie posteriore: nella visualizzazione RSM
(RSM: Rear Side Machining) vengono visualizzate le informazioni per la lavorazione
lato posteriore.
 Stato RSM
 Spostamento origine attivo dell'asse RSM configurato
Visualizzazione asse B: a seconda dell'impostazione dei parametri macchina
vengono visualizzate diverse informazioni sullo stato del piano ruotato.
 Valore angolare programmato dell'asse B
 Visualizzazione dei valori attuali I, K, U e W
 I: riferimento del piano in X
 K: riferimento del piano in Z
 U: spostamento in X
 W: spostamento in Z
Elementi della visualizzazione dati
macchina
La visualizzazione dei dati macchina è configurabile dal
costruttore della macchina e può pertanto divergere da
quella illustrata nel presente manuale.
Icone ciclo
Stato "Start ciclo"
Esecuzione ciclo o programma attiva
Stato "Stop ciclo"
Esecuzione ciclo o programma inattiva
