266 Programmazione di cicli
4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico
Tipo di lavorazione per accesso al database dati tecnologici: Tornitura
filettatura
Esecuzione ciclo
1 calcolo della configurazione di taglio
2 inizio da Punto di partenza Z per la prima passata
3 avanzamento fino al Punto finale Z2
4 ritorno parallelamente all'asse e avanzamento per la passata
successiva
5 ripetizione di 3...4, fino a raggiungere la Profondità di
filettatura U
6 avvicinamento secondo l'impostazione G14 al Punto cambio
utensile

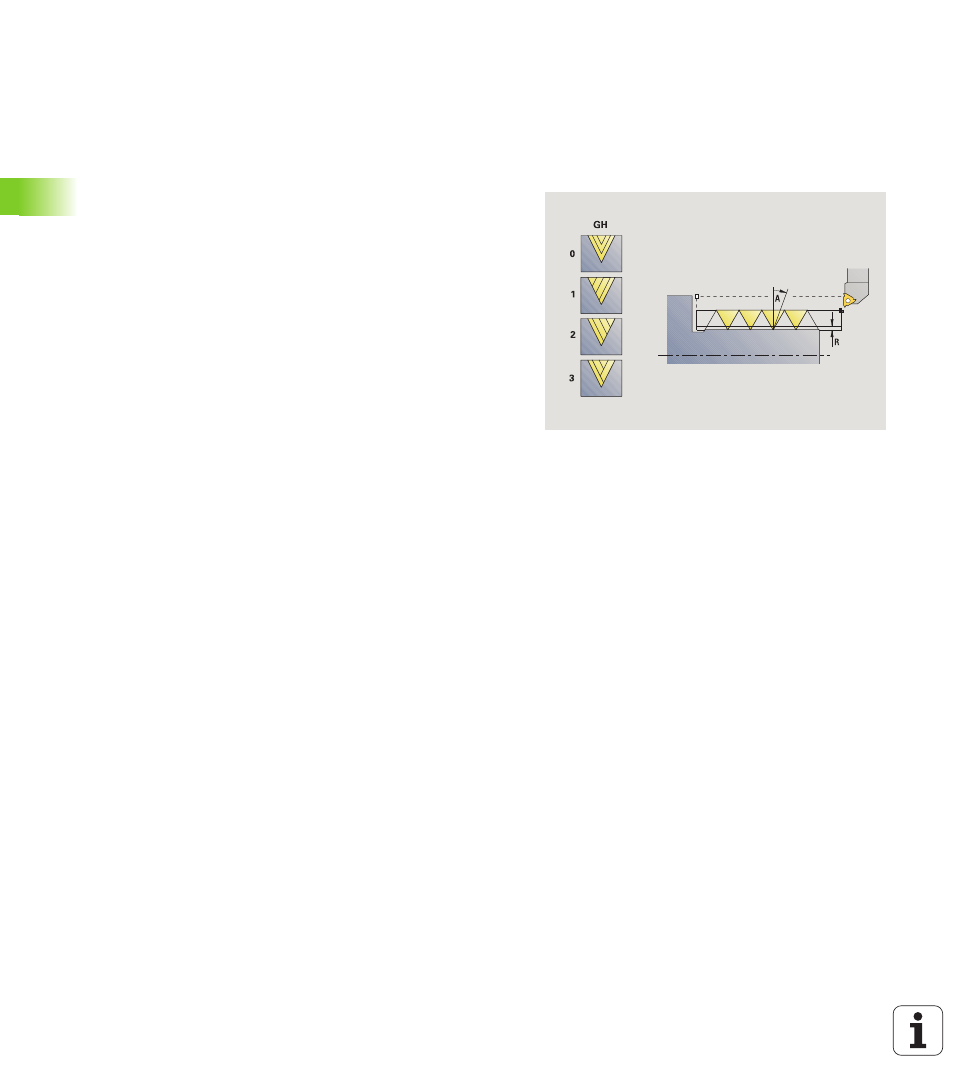

GH Tipo di offset
 0: senza offset
 1: da sinistra
 2: da destra
 3: alternativamente a sinistra/a destra
A Angolo di accostamento (intervallo: –60° <= A < 60°;
default: 30°)
 A<0: accostamento da fianco sinistro
 A>0: accostamento da fianco destro
R Profondità di taglio residua – solo con GV=4 (default: 1/100
mm)
IC Numero di passate – L'incremento viene calcolato sulla
base di IC e U.
Utilizzabile con:
 GV=0: sezione truciolo costante
 GV=1: incremento costante
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
MFE M alla fine: funzione M che viene eseguita alla fine della
fase di lavorazione.
WP Visualizzazione del mandrino del pezzo con cui viene
eseguito il ciclo (a seconda della macchina)
 Azionamento principale
 Contromandrino per lavorazione lato posteriore
