240 Programmazione di cicli
4.5 Cicli di tr
oncat
u
ra

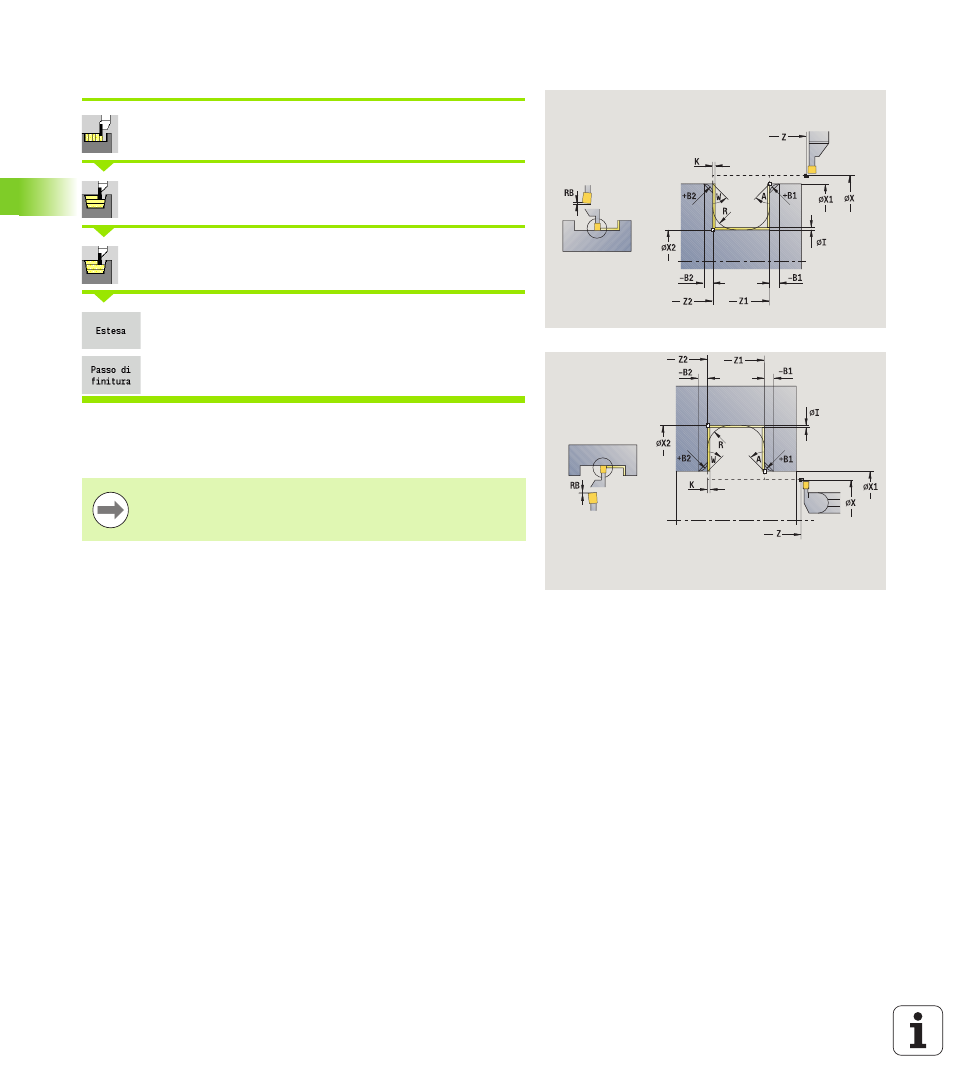

Troncatura-tornitura radiale finitura – Estesa
Selezionare Cicli di troncatura
Selezionare Troncatura-tornitura
Selezionare Troncatura-tornitura radiale
Attivare il softkey Estesa
Attivare il softkey Finitura
Il ciclo rifinisce la parte del profilo definita da Punto iniziale profilo
e Punto finale profilo (vedere anche "Troncatura-tornitura" a
pagina 228).
Con Sovrametalli parte grezza I, K si definisce il
materiale lavorato nel ciclo di finitura. Indicare pertanto i
sovrametalli per la finitura del ciclo di troncatura-tornitura.
Parametri ciclo
X, Z
Punto di partenza
X1, Z1 Punto iniziale profilo
X2, Z2 Punto finale profilo
RB Correzione profondità di tornitura
I, K Il sovrametallo in X e Z viene considerato in finitura per le
lavorazioni successive
A Angolo iniziale (intervallo: 0° <= A < 90°)
W Angolo finale (intervallo: 0° <= W < 90°)
R Arrotondamento
G14 Punto cambio utensile (vedere pagina 130)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
B1, B2 Smusso/Raccordo (B1 inizio profilo; B2 fine profilo)
 B>0: raggio raccordo
 B<0: larghezza smusso
RI, RK Sovrametallo parte grezza in X e Z: sovrametallo prima
della lavorazione di finitura per il calcolo dei percorsi di
avvicinamento/allontanamento e dell'area di finitura
G47 Distanza di sicurezza (vedere pagina 130)
