422 Programmazione ICP
5.12 Pr
ofili su superficie fr
ontale in smar
t.T
u
rn
Attributi TURN PLUS
Negli attributi TURN PLUS è possibile eseguire le impostazioni per la
generazione automatica dei programmi (AAG).

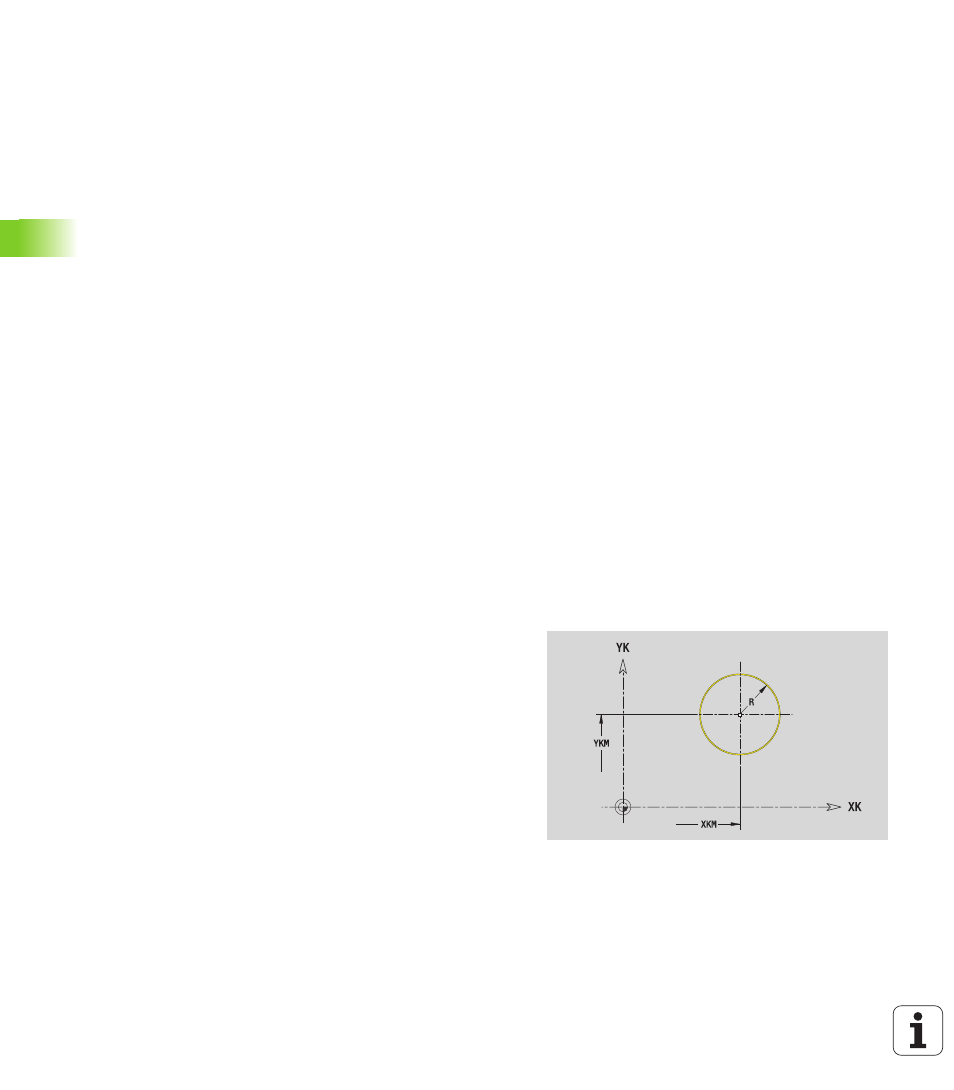

Cerchio superficie frontale
La Quota di riferimento ZR può essere determinata con la funzione
"Selezione piano di riferimento" (vedere pagina 419).
ICP genera:
 l'identificativo di sezione FACE_C con il parametro Quota di
riferimento. Per profili annidati ICP genera solo un identificativo di
sezione,
 una G308 con i parametri Nome profilo e Profondità di fresatura,
 una G304 con i parametri della figura,
 una G309.
Parametri per la definizione del punto di partenza
HC
Attributo di foratura/fresatura:
 1: fresatura profilo
 2: fresatura tasca
 3: fresatura superficie
 4: sbavatura
 5: scrittura
 6: fresatura profilo e sbavatura
 7: fresatura tasca e sbavatura
 14: senza lavorazione
QF Posizione di fresatura:
 0: sul profilo
 1: interna/a sinistra
 2: esterna/a destra
HF Direzione:
 0: discorde
 1: concorde
DF Diametro fresa
WF Angolo smusso
BR Larghezza smusso
RB Piano di ritorno
Dati di riferimento superficie frontale
ID
Nome profilo
PT Profondità di fresatura
ZR Quota di riferimento
Parametri figura
XKM, YKM Centro figura (coordinate cartesiane)
R
Raggio
