402 Programmazione ICP
5.8 Elementi del pr
ofilo di t
o
rn
it
ur
a

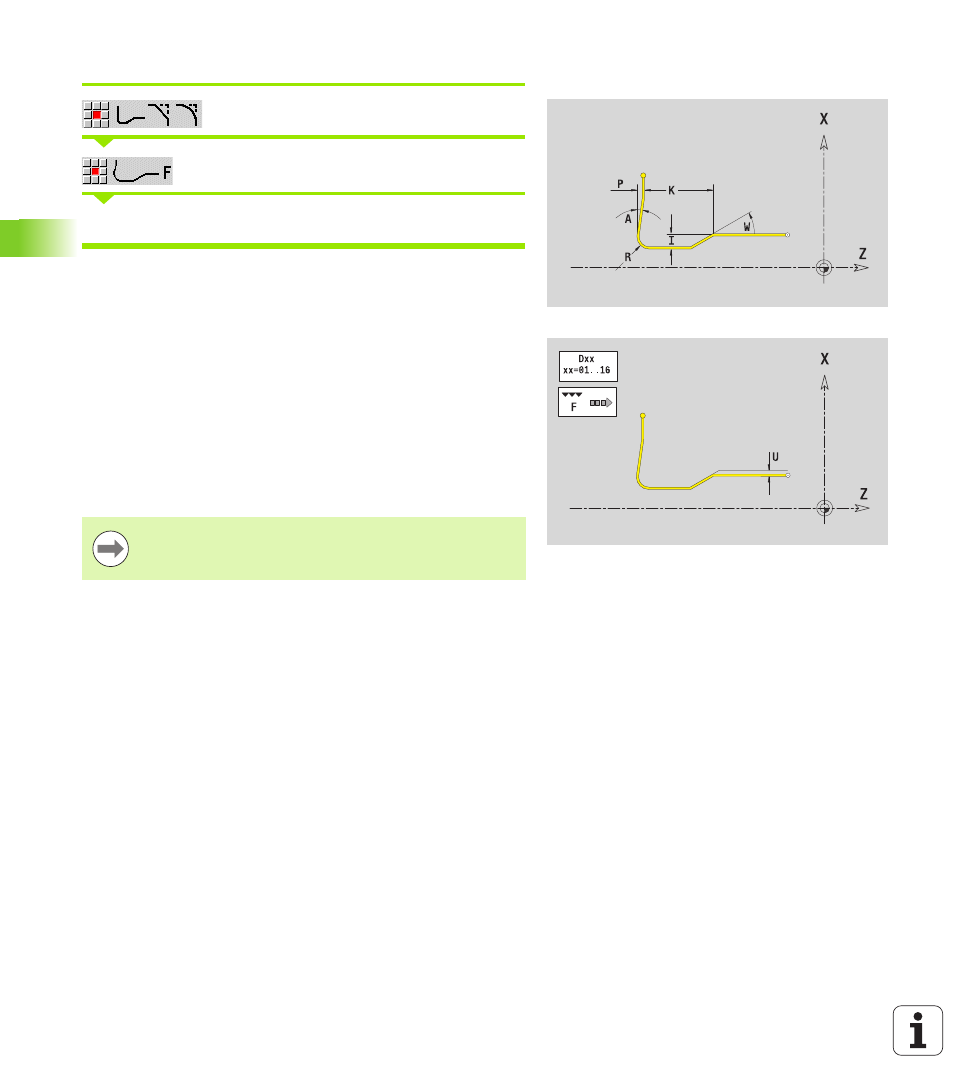

Scarico DIN 509 F
Selezionare Elementi sagomati
Selezionare Scarico DIN 509 F
Inserire i parametri dello scarico
ICP genera in smart.Turn una G25.
I parametri non indicati vengono determinati dal MANUALplus sulla
base del diametro della tabella standard (vedere "Parametri Scarico
DIN 509 F" a pagina 593).
Parametri
I
Profondità scarico (quota radiale) (default: tabella standard)
K Lunghezza scarico (default: tabella standard)
R Raggio scarico (default: tabella standard)
W Angolo scarico (default: tabella standard)
P Profondità trasversale (default: tabella standard)
A Angolo trasversale (default: tabella standard)
U, F, D, FP: vedere attributi di lavorazione Pagina 369
Gli scarichi possono essere programmati soltanto tra due
elementi lineari. Uno dei due elementi lineari deve essere
parallelo all'asse X.
