Sgrossatura – standard di lavorazione
Sgrossatura – tolleranze utensile
Per la selezione dell'utensile si applica:
 Angolo di registrazione (EW): EW >= mkw (mkw: angolo di profilo
positivo)
 Angolo di registrazione (EW) e della punta (SW): NWmin <
(EW+SW) < NWmax
 Angolo secondario (RNWT): RNWT = NWmax – NWmin

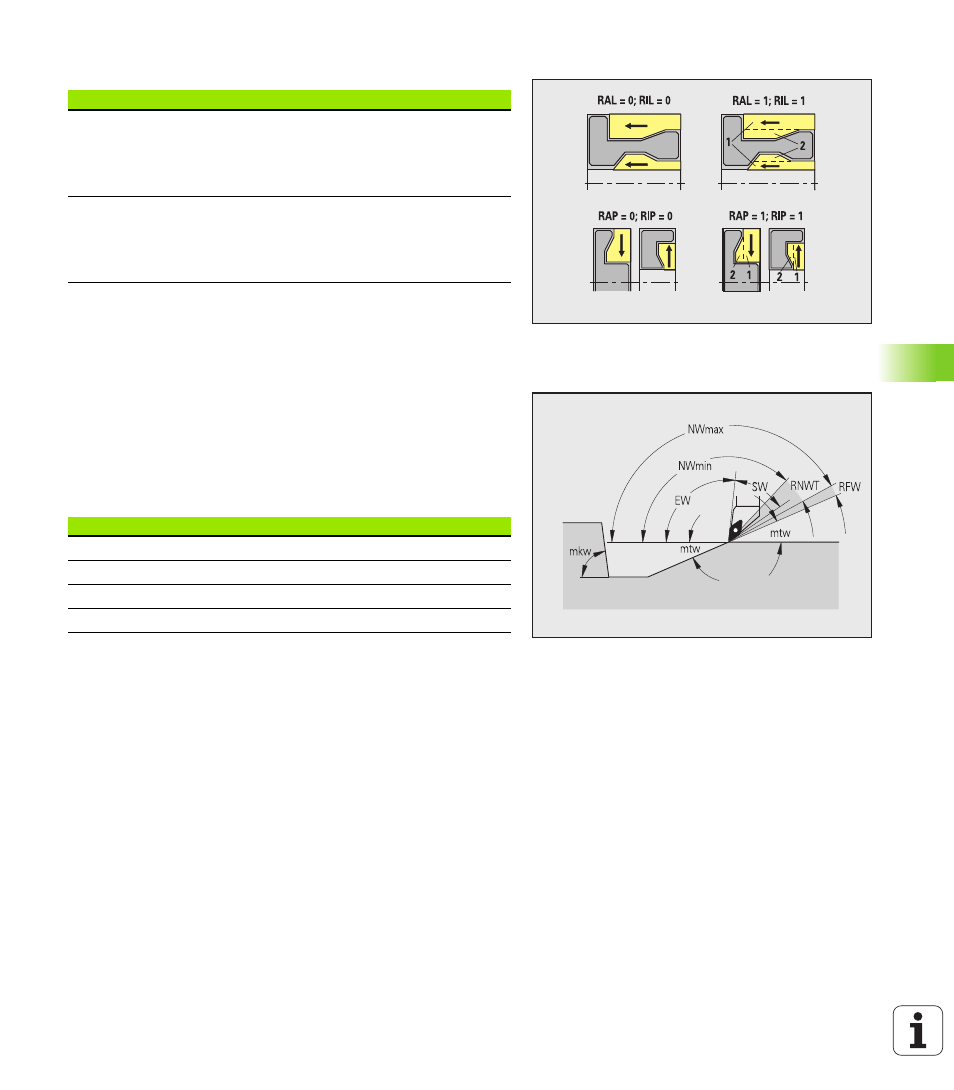

Standard di lavorazione
 Standard/completo – esterno/assiale [RAL]
 Standard/completo – interno/assiale [RIL]
 Standard/completo – esterno/radiale [RAP]
 Standard/completo – interno/radiale [RIP]
Inserimento con RAL, RIL, RAP, RIP:
 0: sgrossatura completa con penetrazione. TURN PLUS
cerca un utensile per la lavorazione completa.
 1: sgrossatura standard senza penetrazione
Tolleranze utensile
Tolleranza angolo secondario [RNWT]
Campo di tolleranza per tagliente secondario
Angolo di scarico [RFW]
Differenza minima profilo – tagliente secondario
