160 Programmazione di cicli
4.4 Cicli di aspor
tazione tr
ucioli
Passata finitura radiale
Selezionare Cicli di asportazione trucioli
assiale/radiale
Selezionare Passata radiale
Attivare il softkey Finitura
Il ciclo rifinisce la parte del profilo da Punto iniziale Z1 a Punto
finale X2
.
Tipo di lavorazione per accesso al database dati tecnologici: Finitura

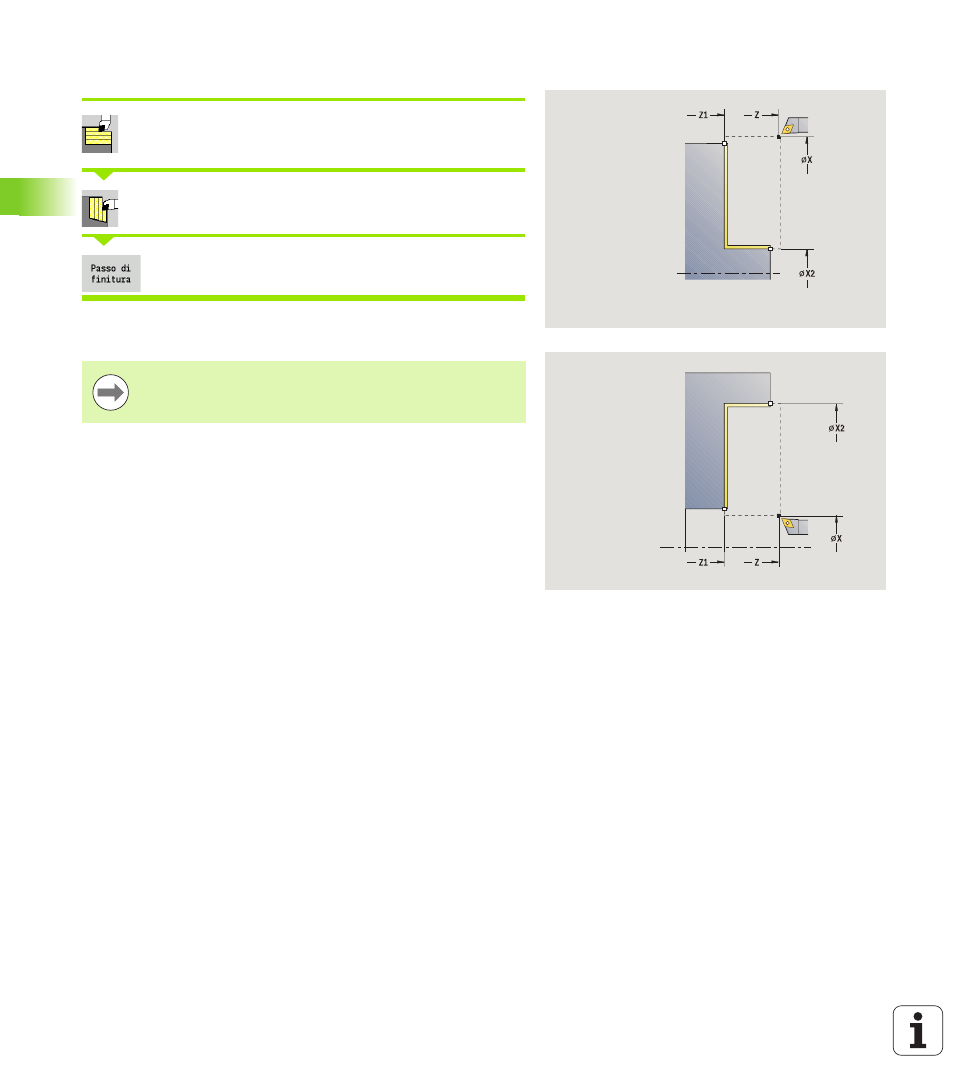

Esecuzione ciclo
1 spostamento in direzione assiale dal punto di partenza al Punto
iniziale Z1
2 finitura prima in direzione radiale, poi assiale
3 ritorno in direzione radiale al punto di partenza
4 avvicinamento secondo l'impostazione G14 al Punto cambio
utensile
Al termine del ciclo l'utensile ritorna sul punto di partenza.
Parametri ciclo
X, Z
Punto di partenza
Z1 Punto iniziale profilo
X2 Punto finale profilo
G14 Punto cambio utensile (vedere pagina 130)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
MFE M alla fine: funzione M che viene eseguita alla fine della
fase di lavorazione.
WP Visualizzazione del mandrino del pezzo con cui viene
eseguito il ciclo (a seconda della macchina)
 Azionamento principale
 Contromandrino per lavorazione lato posteriore
