Parametri pezzo finito globali
Preforatura centrata
Preforatura centrata – selezione dell'utensile
La preforatura avviene in un massimo di 3 passi:
 1° passo di preforatura (diametro limite UBD1)
 2° passo di preforatura (diametro limite UBD2)
 Passo di foratura di finitura
 Foratura di finitura con: dimin <= UBD2
 Selezione utensile: db = dimin

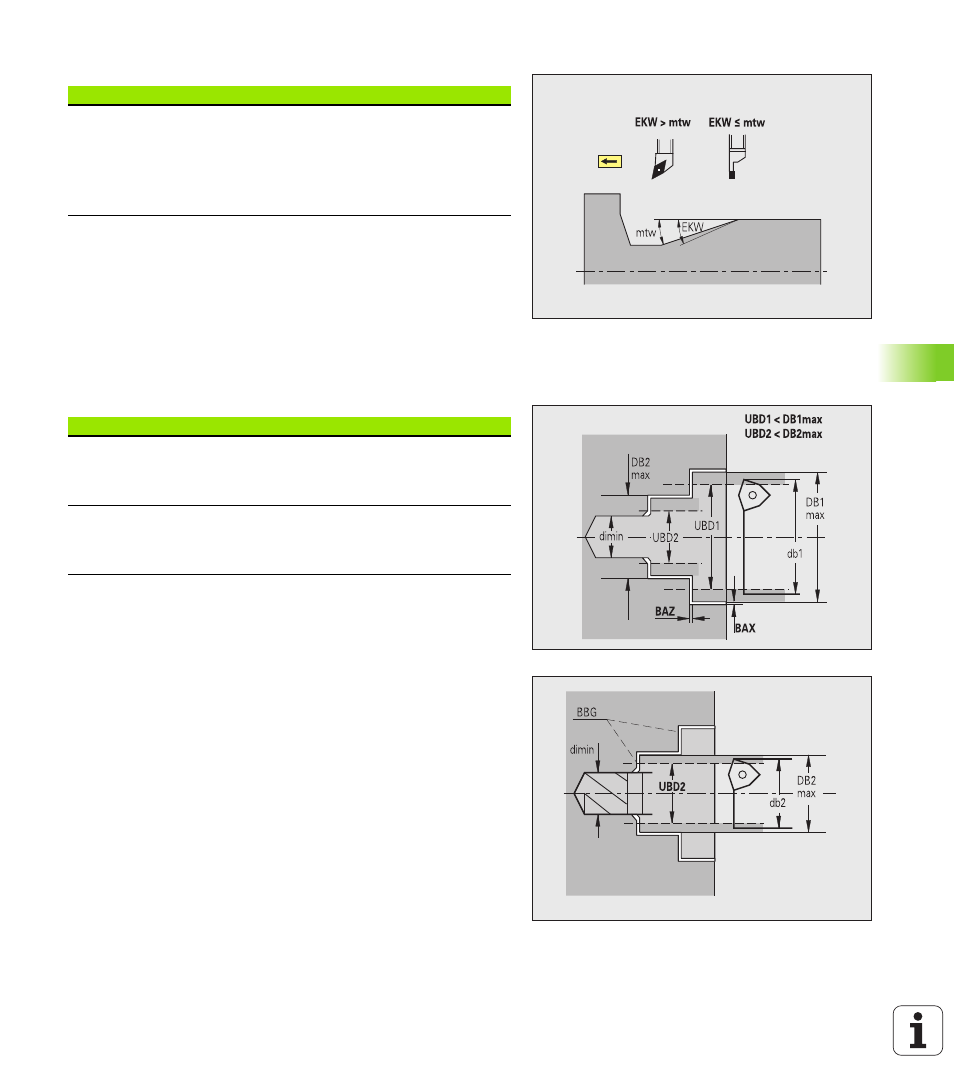

Definizioni nelle figure:
 db1, db2: diametro punta
 DB1max: diametro interno massimo 1º passo di foratura
 DB2max: diametro interno massimo 2º passo di foratura
 dimin: diametro interno minimo
Parametri pezzo finito globali
Angolo di copia all'interno max [EKW]
Angolo limite in zone del profilo con penetrazione per
distinguere tra tornitura e troncatura (mtw = angolo del profilo).
 EKW > mtw: tornitura automatica
 EKW <= mtw: gola non definita (non elemento geometrico)
Selezione utensile
1° diametro limite di foratura [UBD1]
 1° passo di preforatura: se UBD1 < DB1max
 Selezione utensile: UBD1 <= db1 <= DB1max
2° diametro limite di foratura [UBD2]
 2° passo di preforatura: se UBD2 < DB2max
 Selezione dell'utensile: UBD2 <= db2 <= DB2max
