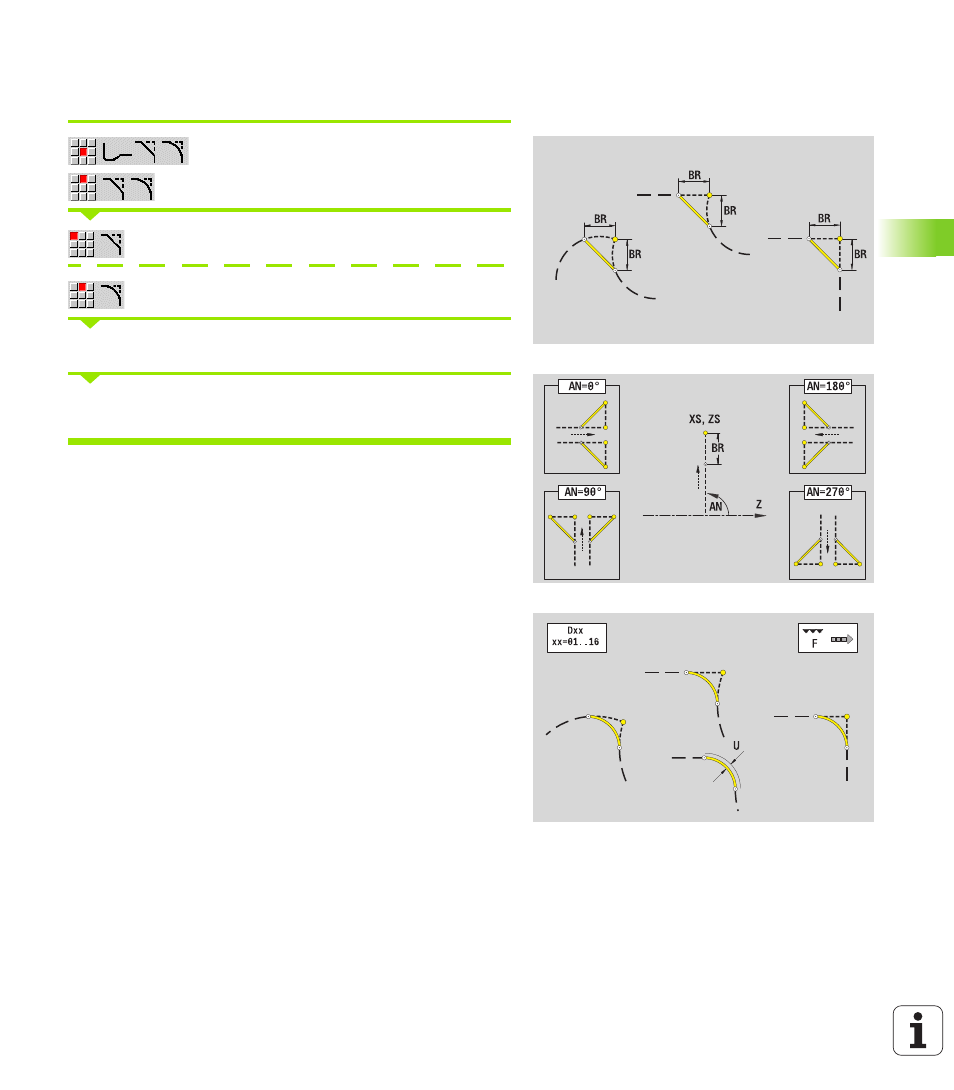

Elementi sagomati del profilo di tornitura
Smusso/Arrotondamento
Selezionare Elementi sagomati
Selezionare Smusso
Selezionare Raccordo
Inserire Larghezza smusso BR o Raggio raccordo BR.
Smusso/arrotondamento come primo elemento del profilo: inserire
Pos. elemento AN
.
Gli smussi/arrotondamenti vengono definiti sugli spigoli del profilo. Per
"spigolo del profilo" si intende il punto di intersezione tra l'elemento in
entrata e quello in uscita. Lo smusso/arrotondamento può essere
calcolato soltanto se è noto l'elemento in uscita.
ICP integra lo smusso/l'arrotondamento in smart.Turn nell'elemento
base G1, G2 o G3.
Il profilo inizia con uno smusso/un arrotondamento: indicare
come punto di partenza la posizione dello "spigolo immaginario".
Selezionare quindi l'elemento sagomato Smusso o Raccordo.
Mancando l'"elemento in entrata del profilo", definire quindi con Pos.
elemento AN
la posizione univoca dello smusso/arrotondamento.
Esempio smusso esterno a inizio profilo: con "Pos. elemento
AN=90°" l'elemento di riferimento immaginario in entrata è un
elemento radiale in Direzione +X (vedere figura).
ICP converte uno smusso/arrotondamento all'inizio del profilo in un
elemento lineare o circolare.
Parametri
BR
Larghezza smusso/Raggio arrotondamento
AN Posizione elemento
U, F, D, FP: vedere attributi di lavorazione Pagina 369
