116 Modalità operativa Macchina
3.1
0
Simulazione gr
afica

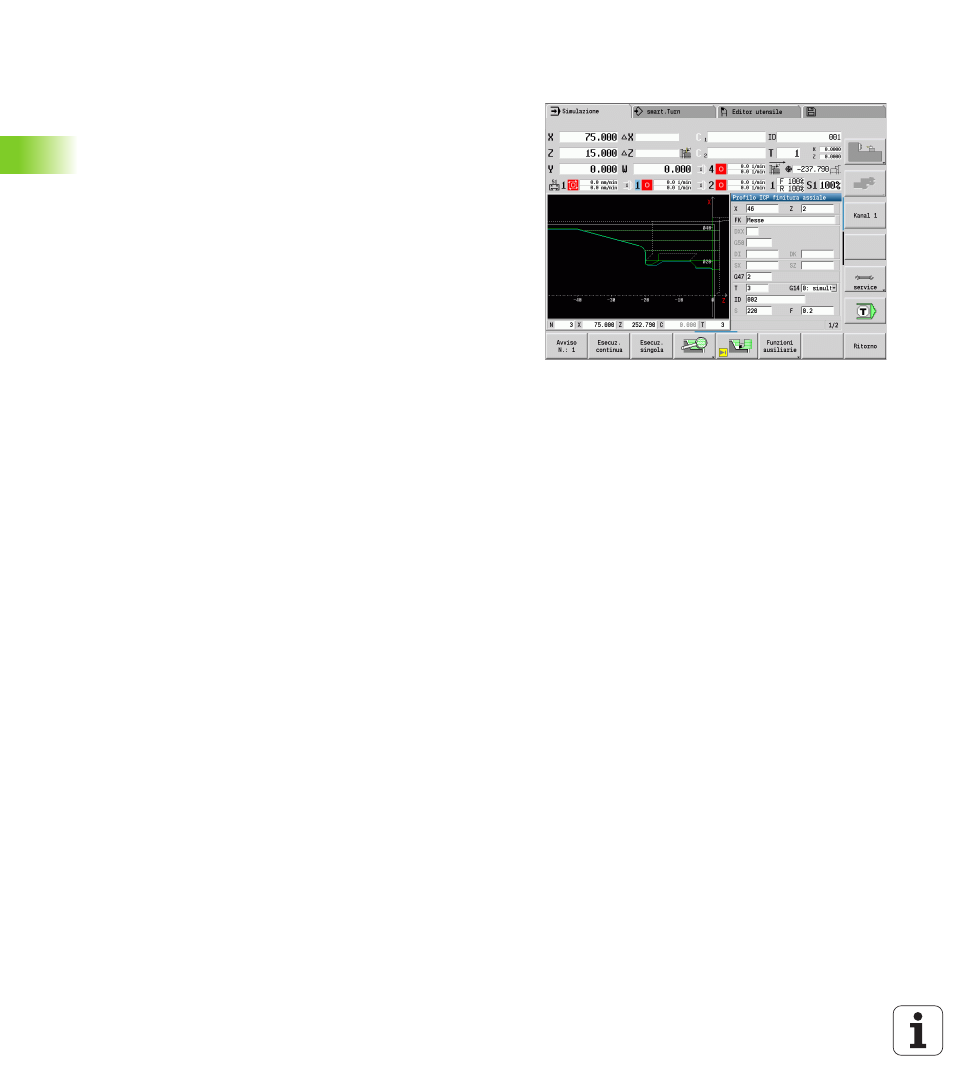

3.10 Simulazione grafica
Con la Simulazione grafica si controlla l'esecuzione della lavorazione,
la configurazione di taglio e il profilo ottenuto prima di procedere alla
produzione.
Nelle modalità Funzionamento manuale e Autoapprendimento si
verifica l'esecuzione di un singolo ciclo ad autoapprendimento; in
Esecuzione programma si controlla il programma ad
autoapprendimento o DIN completo.
La parte grezza programmata viene rappresentata nella Simulazione. Il
MANUALplus simula anche lavorazioni che si eseguono sulla
superficie frontale o cilindrica (mandrino posizionabile o asse C). È così
possibile il controllo del processo di lavorazione completo.
In Funzionamento manuale e in Autoapprendimento viene simulato il
ciclo ad autoapprendimento attualmente in elaborazione. In modalità
Esecuzione programma la simulazione ha inizio a partire dalla
posizione del cursore. I programmi smart.Turn e DIN vengono simulati
a partire dall'inizio del programma.
Altri dettagli per l'impiego e l'uso della simulazione sono riportati nel
capitolo "Il modo operativo Simulazione" a pagina 478.
