310 Programmazione di cicli
4.8 Cicli di fr
esat
ur
a

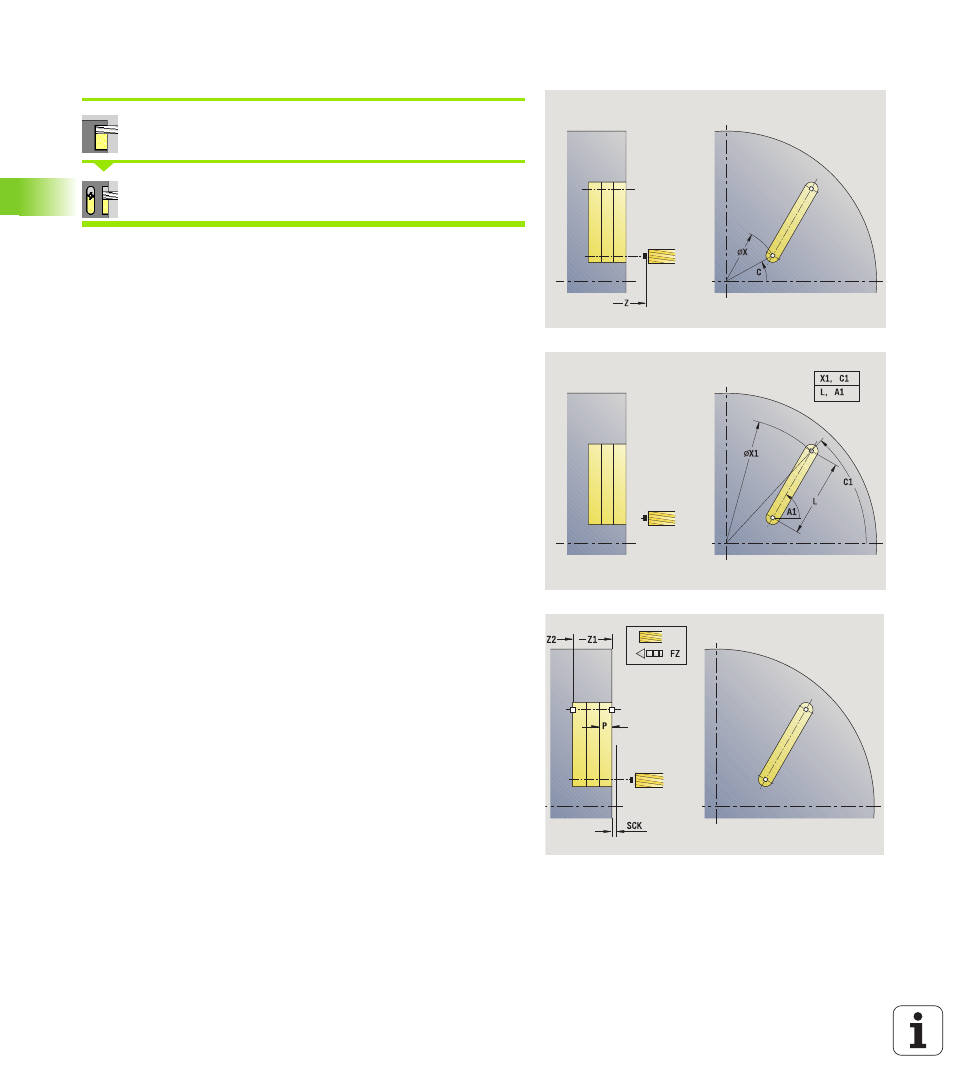

Scanalatura assiale
Selezionare Fresatura
Selezionare Scanalatura assiale
Il ciclo esegue una scanalatura sulla superficie frontale. La larghezza
della scanalatura corrisponde al diametro della fresa.
Tipo di lavorazione per accesso al database dati tecnologici: Fresatura
Combinazioni di parametri per posizione e disposizione della
scanalatura:
 X1, C1
 L, A1
Parametri ciclo
X, Z
Punto di partenza
C Angolo mandrino (posizione asse C)
X1 Punto di arrivo scanalatura in X (quota diametrale)
C1 Angolo punto di arrivo scanalatura (default: angolo
mandrino C)
L Lunghezza scanalatura
A1 Angolo rispetto all'asse X (default: 0)
Z1 Spigolo superiore di fresatura (default: punto di partenza Z)
Z2 Fondo fresatura
P Profondità di accostamento (default: profondità totale in
un accostamento)
FZ Avanzamento di accostamento (default: avanzamento
attivo)
SCK Distanza di sicurezza (vedere pagina 130)
G14 Punto cambio utensile (vedere pagina 130)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
MFE M alla fine: funzione M che viene eseguita alla fine della
fase di lavorazione.
WP Visualizzazione del mandrino del pezzo con cui viene
eseguito il ciclo (a seconda della macchina)
 Azionamento principale
 Contromandrino per lavorazione lato posteriore
