HEIDENHAIN MANUALplus 620 45
1
.7 Pr
incipi f
ondamentali

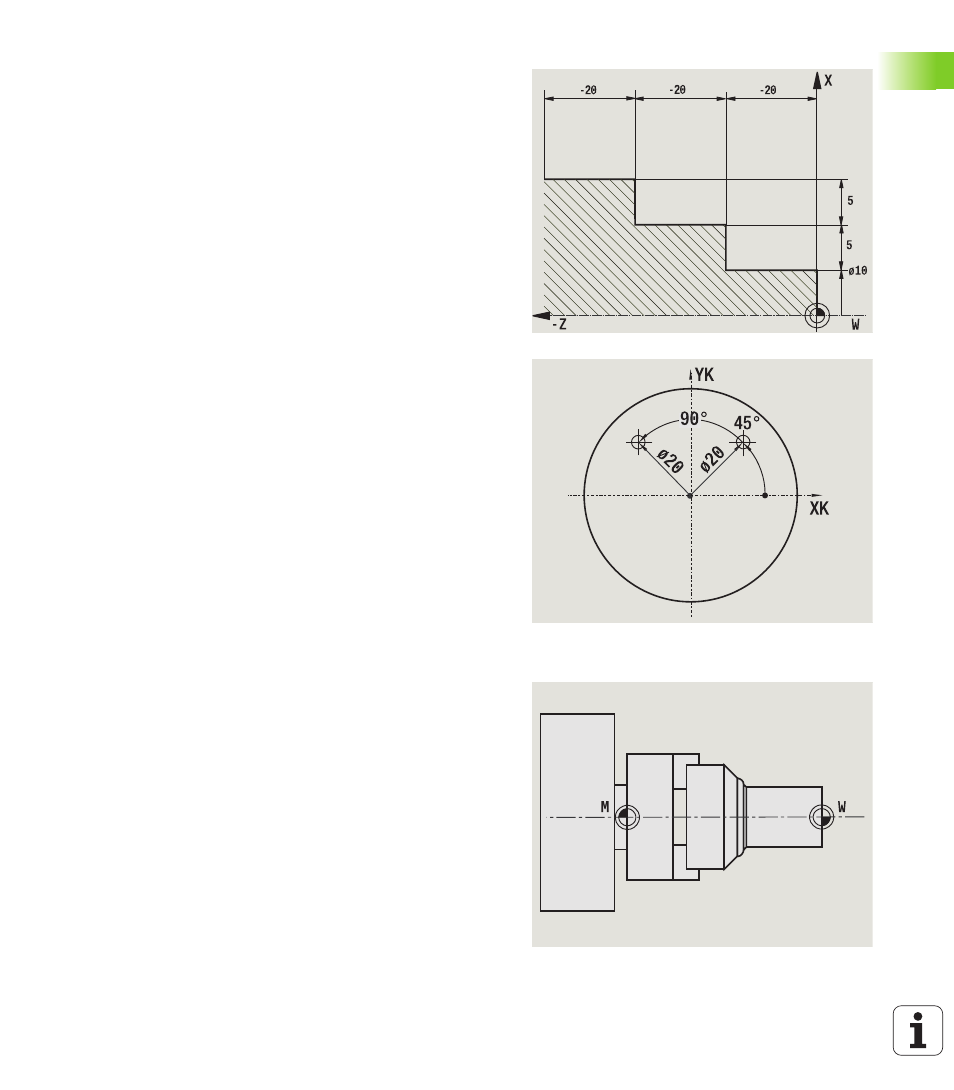

Coordinate incrementali
Le coordinate incrementali si riferiscono all'ultima posizione
programmata. Le coordinate incrementali indicano la quota tra l'ultima
posizione e quella immediatamente successiva. Ogni posizione del
pezzo è definita in modo univoco da coordinate incrementali (vedere
figura).
Coordinate polari
I dati di posizione sulla superficie frontale o cilindrica possono essere
indicati in coordinate cartesiane o polari.
Per la quotatura con coordinate polari, una posizione sul pezzo è
definita in modo univoco dall'indicazione del diametro e dell'angolo
(vedere figura).
Origine macchina
Il punto di intersezione degli assi X e Z è denominato origine
macchina. Su un tornio esso corrisponde di norma al punto di
intersezione dell'asse e della superficie del mandrino. La lettera che
identifica l'origine macchina è la "M" (vedere figura).
