InstallazIone
HPR800XD Auto Gas
– 806504 Revisione 1
3-41

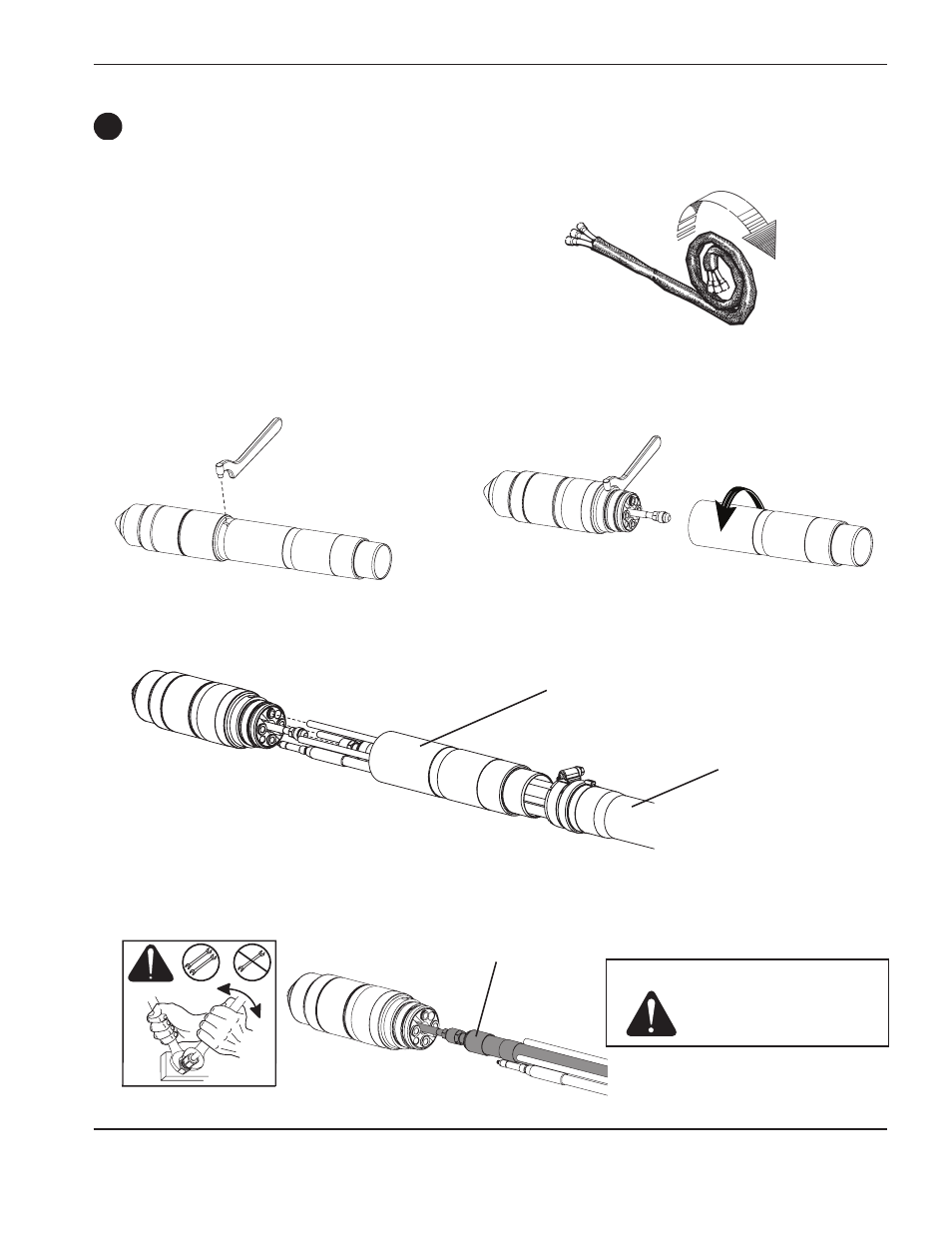

Connessioni della torcia
Collegamento della torcia ai cavi torcia
1. Srotolare i primi 2 metri di cavo su una superficie piana.
2. Tenere il gruppo torcia in posizione con la chiave a settore (104269) e rimuovere il manicotto di supporto dal gruppo
torcia.
3. Far arretrare il cappuccio schermato e far scorrere il manicotto sui cavi. Allineare la torcia con i tubi flessibili del
gruppo cavi. I tubi non possono essere attorcigliati. Sono nastrati tra loro per evitare che si attorciglino.
4. Collegare il tubo di ritorno del refrigerante (rosso).
Cappuccio
schermato
Manicotto
Tubo di ritorno del refrigerante
2WRENCHES
H
Attenzione: non utilizzare mai
nastro in teflon
su alcuna preparazione
congiunta.
