ElEnco componEnti
6-4 HPR800XD Auto Gas – 806504 Revisione 1

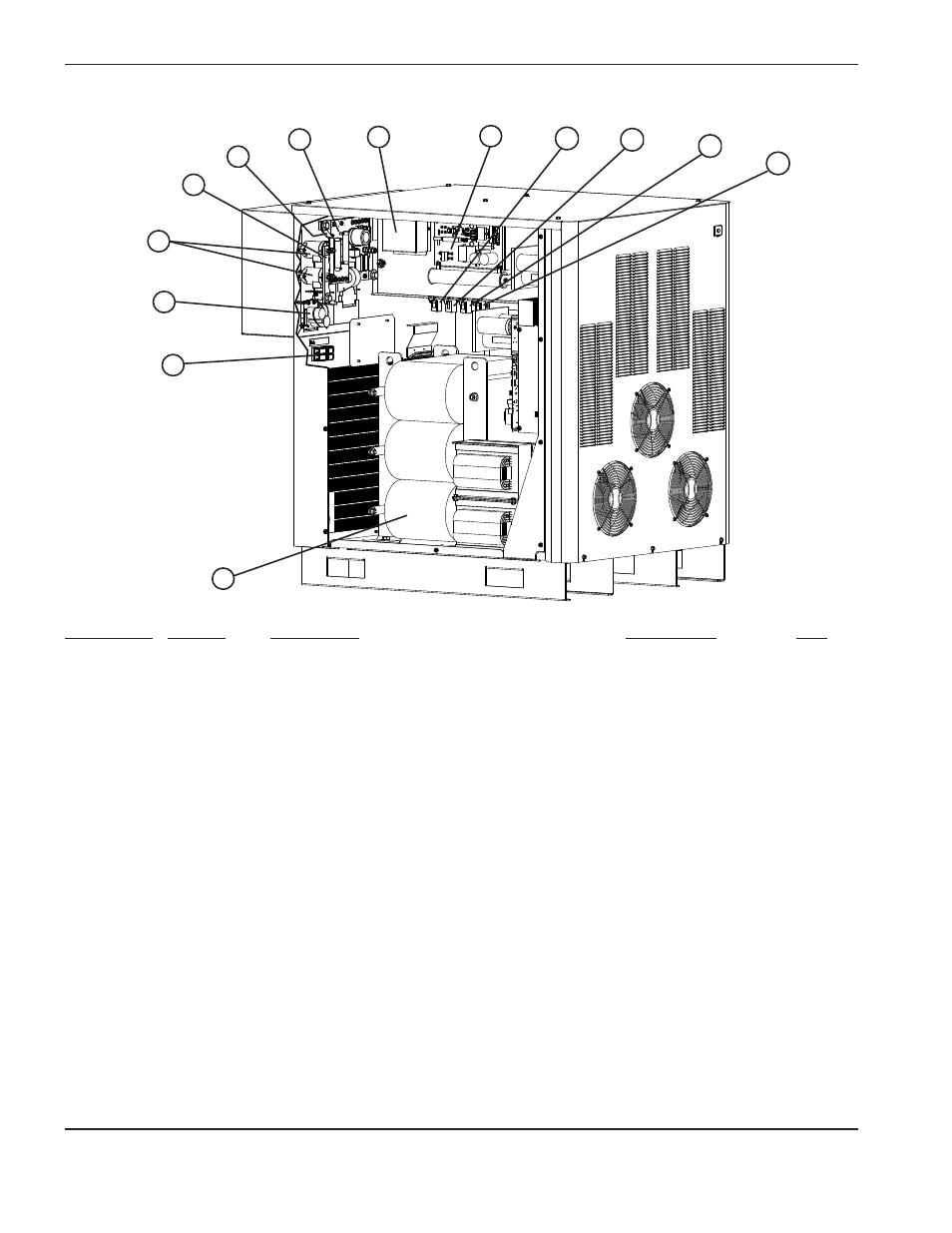

Generatore
Codice
Componente articolo Descrizione Designatore q.tà
1 108847* Fusibile: 7,5 A, 600 V, sovracorrente elevata F1, F2 2
008709** Fusibile: 20 A, 500 V, ad azione lenta F1, F2 2
2 229340 Gruppo snubber 1
3 229360 Contattore: BOBINA 500 A CC 120 VCA Con2, Con3 2
4 104496 Bus bar 1
5 104495 Bus bar 1
6 229213 PCB: I/O 1
7 003149*** Relé: Arco pilota, 120 VCA CR1 1
8 229238 Gruppo circuito di innesco PCB1 1
9a 109004 Sensore di corrente: Hall 100 A, 4 V CS1 1
9b 109004 Sensore di corrente: Hall 100 A, 4 V CS2 1
9c 109004 Sensore di corrente: Hall 100 A, 4 V CS3 1
9d 109004 Sensore di corrente: Hall 100 A, 4 V CS4 1
10 014321 Trasformatore principale da 200 V: 80 KW, 3 F, 50 HZ T2 1
014322 Trasformatore principale da 220 V: 80 KW, 3 F, 50 HZ 1
014323 Trasformatore principale da 240 V: 80 KW, 3 F, 60 HZ 1
014324 Trasformatore principale da 380 V: 80 KW, 3 F, 50 HZ 1
014325 Trasformatore principale da 400 V: 80 KW, 3 F, 50 HZ 1
014326 Trasformatore principale da 440 V: 80 KW, 3 F, 50 HZ 1
014327 Trasformatore principale da 480 V: 80 KW, 3 F, 60 HZ 1
014328 Trasformatore principale da 600 V: 80 KW, 3 F, 60 HZ 1
228309 Kit: Sostituzione termistore per trasformatore principale 1
* Generatori da 380, 400, 440, 480 e 600 V
** Generatori da 200, 220 e 240 V
*** CR1 si trova sotto il coperchio
4
1
7
2
3
5
6 8 9a
10
9b
9c
9d
