InstallazIone
3-28 HPR800XD Auto Gas – 806504 Revisione 1
8

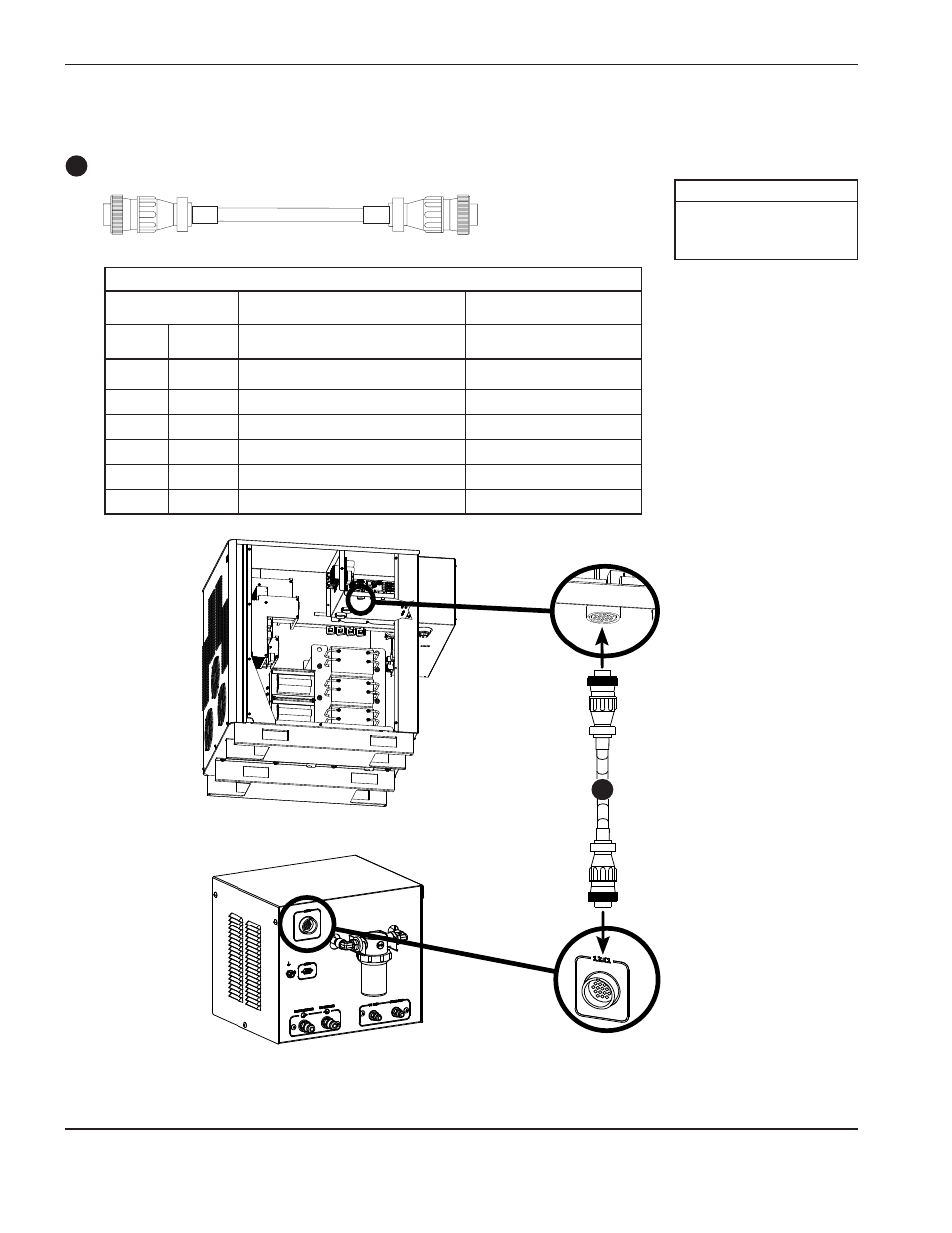

Cavo di alimentazione dell’interfaccia del refrigeratore
Elenco dei segnali dei cavi – da generatore primario a interfaccia del refrigeratore
Lato generatore Lato consolle di interfaccia
del refrigeratore
N. piedini Colore filo Descrizione N. piedini
1
Rosso/
Nero
240 VCA Caldo 1
2 Rosso 240 VCA Ritorno 2
3 Schermo Terra 3
15 Bianco Elettrovalvola V1 Ritorno 15
11 Nero Elettrovalvola V1 Caldo 11
6 Schermo Terra 6
Codice articolo Lunghezza
123979
1,5 m
123980 3 m
123981 4,5 m
Da generatoreprimario a consolle di interfaccia del refrigeratore
8
Da lato femmina
a interfaccia del
refrigeratore
Nota: l ’induttore sulla scheda dell’azionamento del motore della pompa quando in funzione produce un rumore
che è stato descritto come “martellante”, “sonoro” e simile a un “clic”. È normale e non indica un’anomalia.
