InstallazIone
3-20 HPR800XD Auto Gas – 806504 Revisione 1
Posizionamento della consolle di selezione
• Montare la consolle di selezione vicino al banco da taglio. Lasciare dello spazio per consentire la rimozione
del lato superiore e destro per le operazioni di manutenzione. L’orientazione preferita è illustrata nella figura
sottostante. La lunghezza massima dei cavi tra il generatore e la consolle di selezione è di 75 m. La lunghezza
massima dei cavi e dei tubi flessibili tra la consolle di selezione e la consolle di dosaggio è di 20 m.

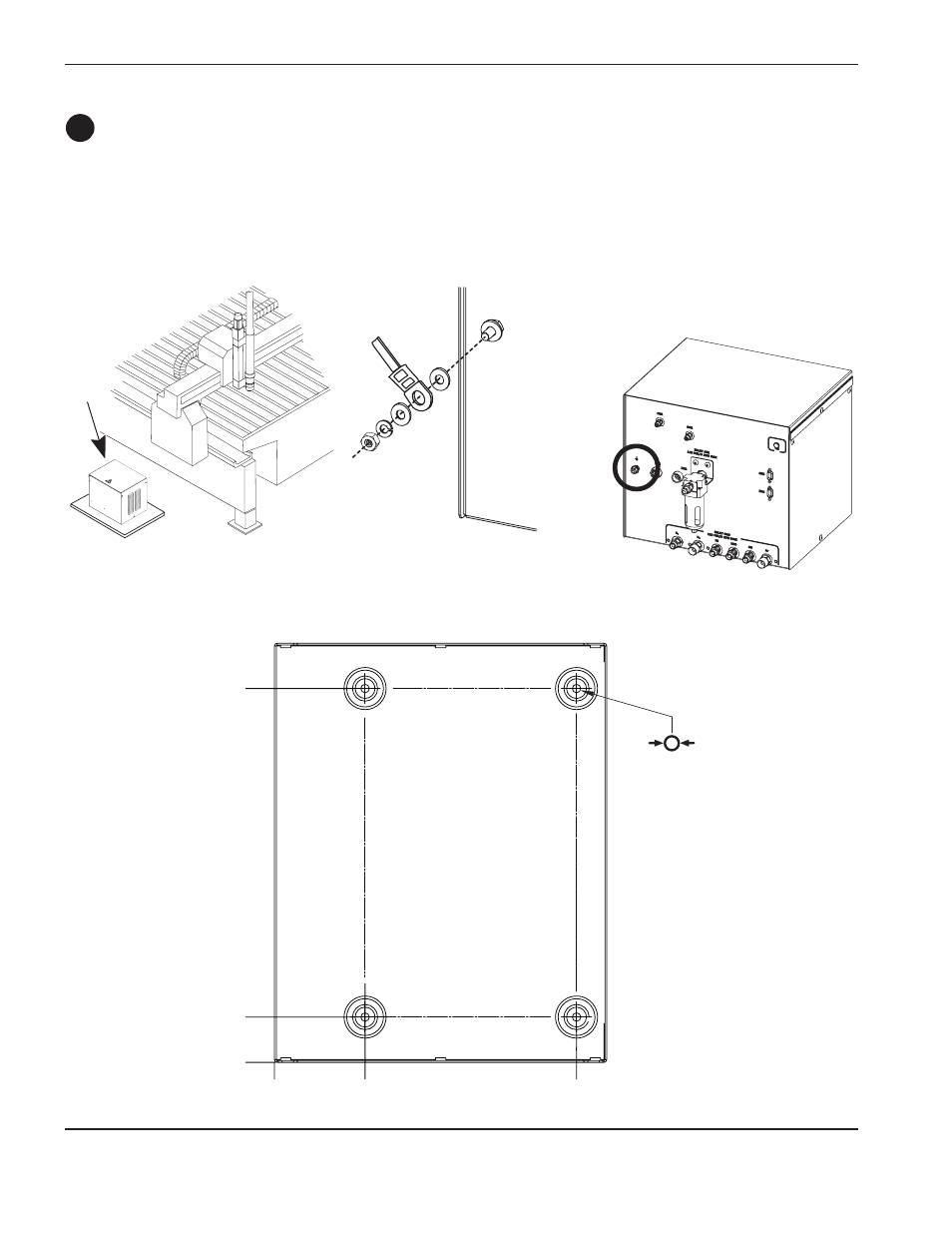

Orientazione preferita
della consolle di selezione
Messa a terra della consolle di selezione
314,5 mm
254,0 mm
0
38,1 mm
0 76,2 mm
G
7 mm
(4 posizioni)
