Manutenzione
5-52 HPR800XD Auto Gas – 806504 Revisione 1
Test dei chopper
Test automatici dei chopper all’accensione
All’accensione, il contattore si chiude e ogni chopper viene verificato automaticamente in sequenza (1, 3, 2 e 4).
Se lo stato passa a 3, tutti i chopper hanno superato il test. Al termine dei test, l’unità passa al ciclo di spurgo a meno
che non venga rilevato un errore su uno dei chopper.
A ogni accensione del chopper, la corrente fluisce nel circuito di sovratensione e vengono misurati i limiti alti e bassi.
Se il chopper supera il test, viene verificato il chopper successivo.
Se il chopper 1 supera il test e uno degli altri chopper non lo superano, è possibile presupporre che il contattore
principale, la potenza in ingresso e il circuito di sovratensione funzionano correttamente.
Codici di errore:
Chopper 1 – codice di errore 105 corrente bassa Chopper 2 – codice di errore 106 corrente bassa
Chopper 1 – codice di errore 103 corrente bassa Chopper 2 – codice di errore 104 corrente elevata
Chopper 3 – codice di errore 075 corrente bassa Chopper 4 – codice di errore 076 corrente bassa
Chopper 3 – codice di errore 107 corrente elevata Chopper 4 – codice di errore 095 corrente elevata
Guasto chopper 1
1. Disconnettere l’alimentazione dal sistema (OFF).
2. Rimuovere il coperchio sul contattore principale (CON1)
e verificare che non siano presenti archi o danni sui contatti.
• Se i contatti sono danneggiati, sostituire il contattore.
• Se i contatti sono OK, riposizionare il coperchio, accendere
il sistema e passare al punto 3.

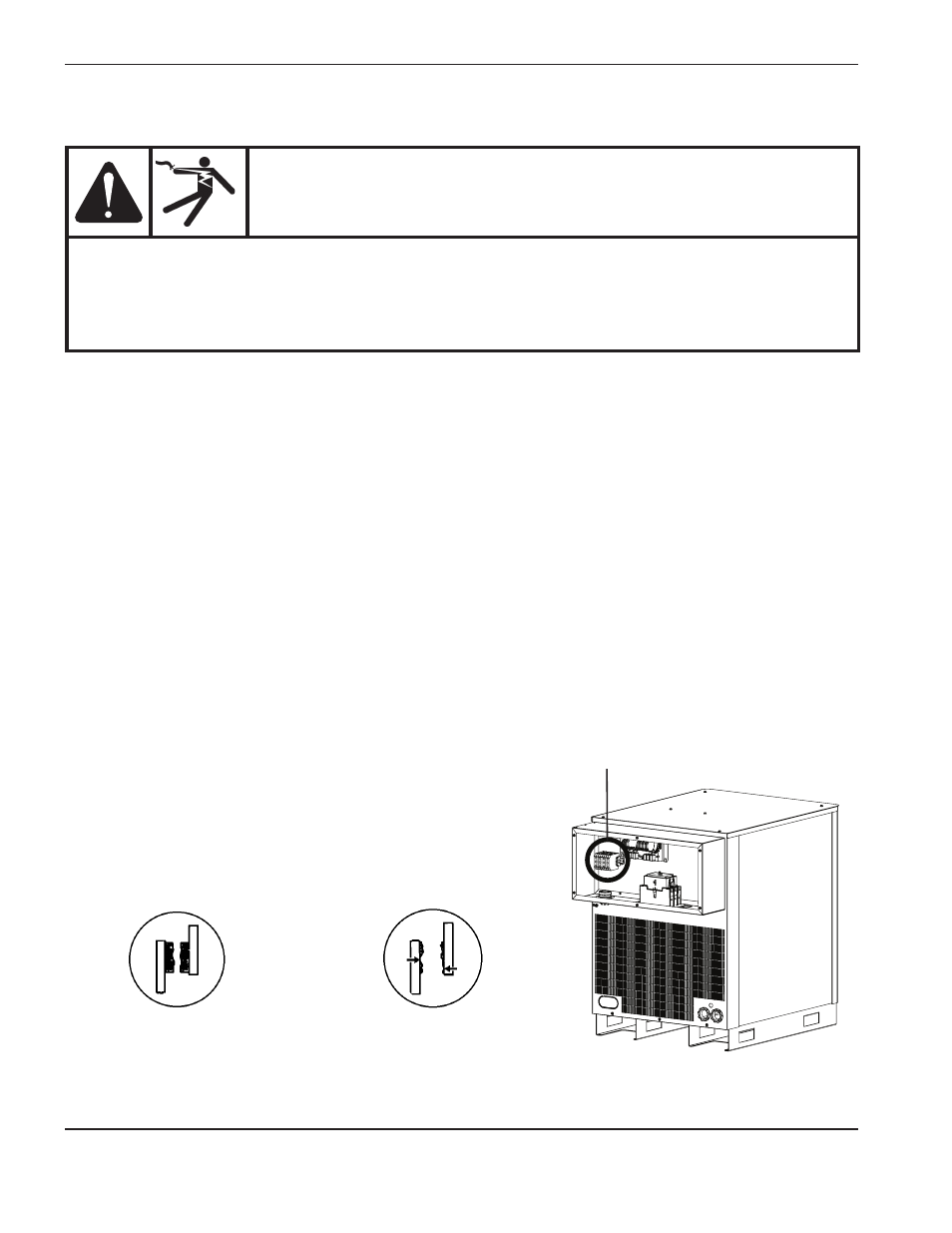

OK Usura eccessiva
CON1
AVVERTENZA
PERICOLO DI SCOSSA ELETTRICA
Prestare la massima attenzione quando si lavora vicino ai moduli chopper. I grandi condensatori
elettrolitici (cilindri blu) immagazzinano grandi quantità di energia sotto forma di tensione elettrica.
Anche se l’alimentazione è scollegata, sono presenti alte tensioni ai terminali dei condensatori, del
chopper e dei dissipatori. La scarica di un condensatore con un cacciavite o con un altro utensile
può causare esplosioni, danni alle apparecchiature o alle persone.
