InstallazIone
3-40 HPR800XD Auto Gas – 806504 Revisione 1

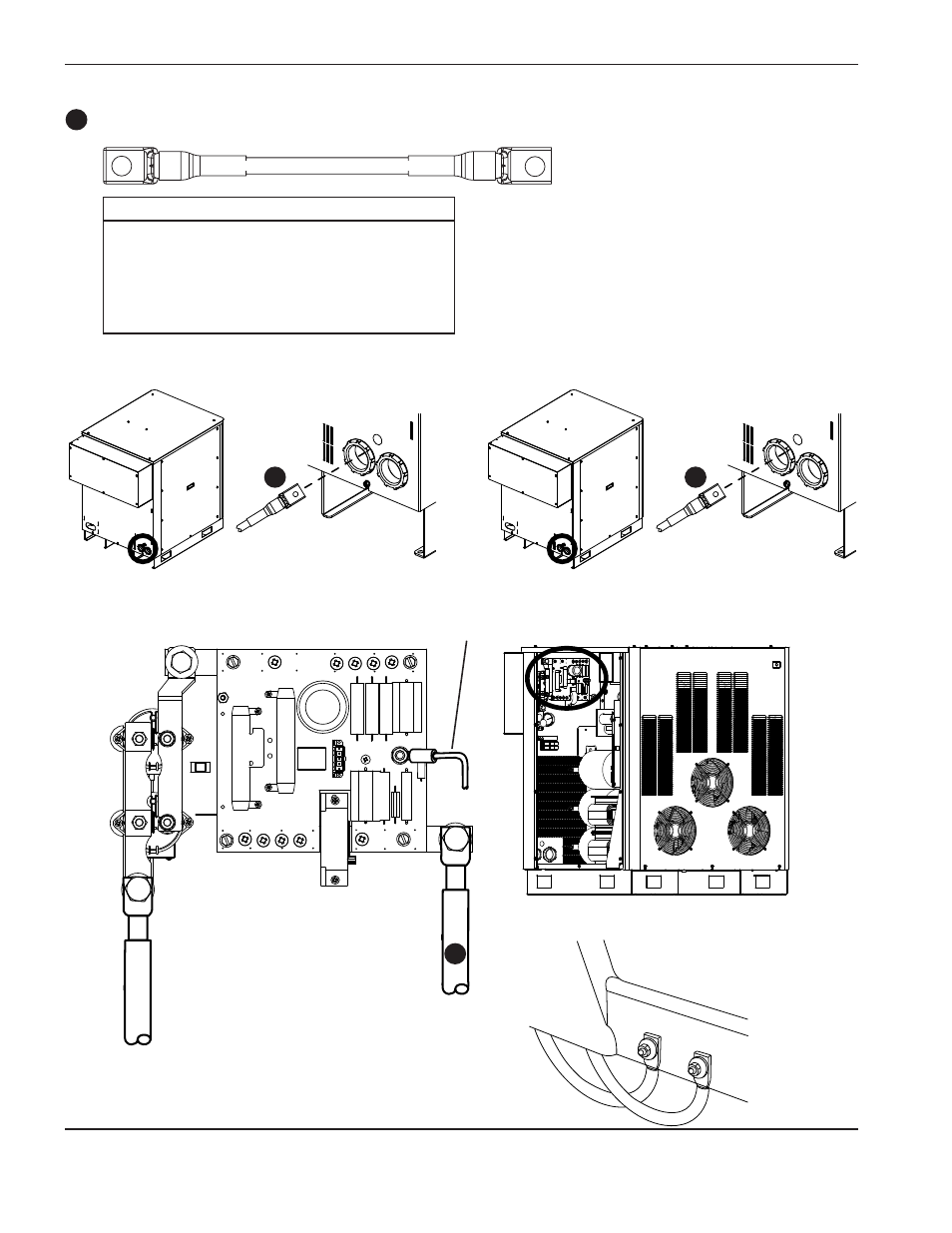

Cavo di massa
Cavo di massa
Banco di taglio Generatore
Codice articolo Lunghezza Codice articolo Lunghezza
123418 3 m 123996 25 m
023382 4,5 m 123997 35 m
023078 7,5 m 023081 45 m
123994 10 m 023188 60 m
023079 15 m 023815 75 m
123995 20 m
Cavo di massa
(Generatori primario
e secondario)
Telaio inferiore del banco da taglio (configurazione tipica).
16
16
16
Cavo dell’arco pilota
(solo primario)
16
Cavo di massa
