Funzionamento
4-20 HPR800XD Auto Gas – 806504 Revisione 1
Nota: il tubo dell’acqua può sembrare allentato quando è inserito correttamente, ma il gioco laterale scompare
quando viene installato l’elettrodo.
1. Disconnettere l’alimentazione dal sistema (OFF).
2. Rimuovere i consumabili dalla torcia. Vedere il paragrafo
Installazione e ispezione dei consumabili in questa sezione.
3. Rimuovere il vecchio tubo dell’acqua.
4. Applicare un sottile strato di lubrificante siliconico sull’o-ring
e installare un nuovo tubo dell’acqua. L’o-ring deve essere
lucido ma non devono essere presenti accumuli di grasso.
5. Sostituire i consumabili. Vedere il paragrafo Installazione
e ispezione dei consumabili in questa sezione.

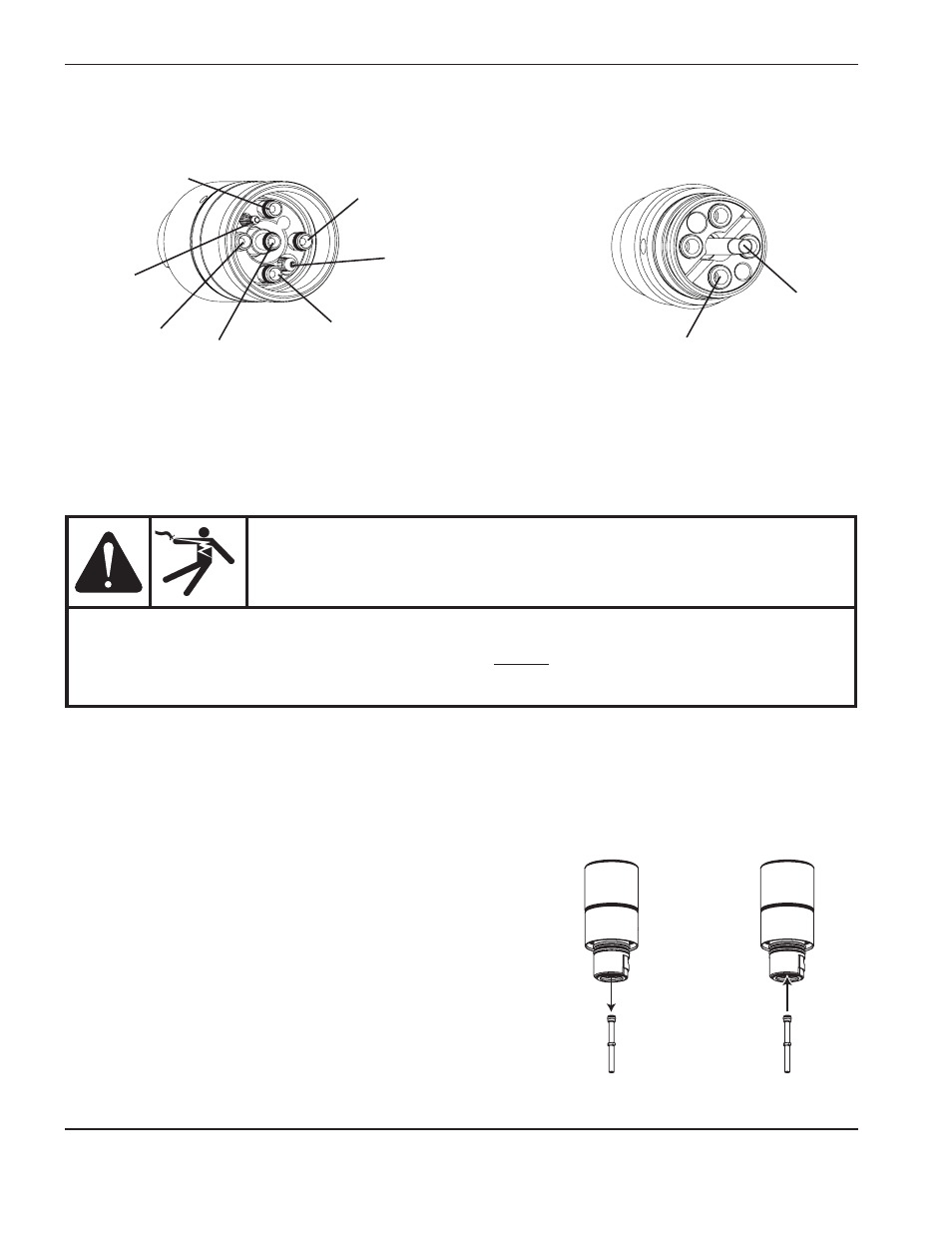

Sostituzione del tubo dell’acqua della torcia
Connessioni della torcia
Presa a sgancio rapido della torcia
Ingresso refrigerante
Ritorno
refrigerante
Gas plasma
Sfiato plasma
Ingresso refrigerante
Arco pilota
Gas di protezione
Ritorno refrigerante
Pin
contatto
ohmico
Torcia
AVVERTENZA
Il sistema è stato progettato in modo da passare automaticamente al modo di attesa quando
viene rimosso il cappuccio di protezione. Tuttavia è ASSOLUTAMENTE VIETATO SOSTITUIRE
I CONSUMABILI IN MODALITÀ DI ATTESA. Scollegare sempre l’alimentazione diretta
dell’alimentatore prima di ispezionare o sostituire le parti consumabili. Indossare sempre i guanti
durante la rimozione dei consumabili. La torcia potrebbe essere calda.
