InstallazIone
HPR800XD Auto Gas – 806504 Revisione 1 3-23

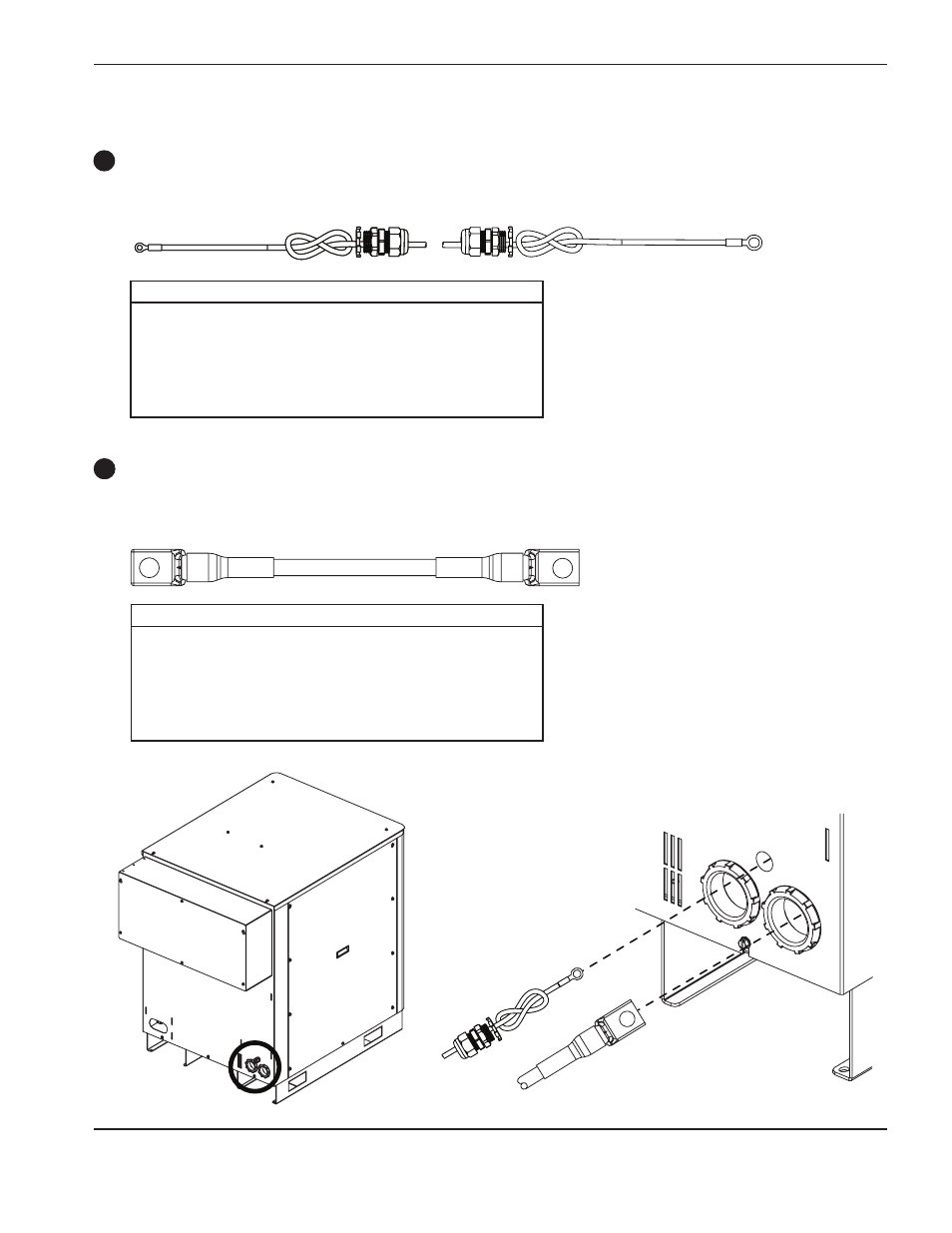

Cavi da generatore a consolle di accensione
Cavo dell’arco pilota
Cavi negativi
Cavo dell'arco
pilota
Cavo negativo
Consolle di accensione
Scheda I/O
Codice articolo Lunghezza Codice articolo Lunghezza
123418 3 m 123996 25 m
023382 4,5 m 123997 35 m
023078 7,5 m 023081 45 m
123994 10 m 023188 60 m
023079 15 m 023815 75 m
123995 20 m
3
4
Generatore primario
*Nota: c’è un cavo negativo tra ciascun generatore e la consolle di accensione
*Nota: il cavo dell’arco pilota si collega solo tra il generatore primario e la consolle di accensione
Codice articolo Lunghezza Codice articolo Lunghezza
123820 3 m 123735 25 m
123821 4,5 m 123668 35 m
123666 7,5 m 123669 45 m
123822 10 m 123824 60 m
123667 15 m 123825 75 m
123823 20 m
