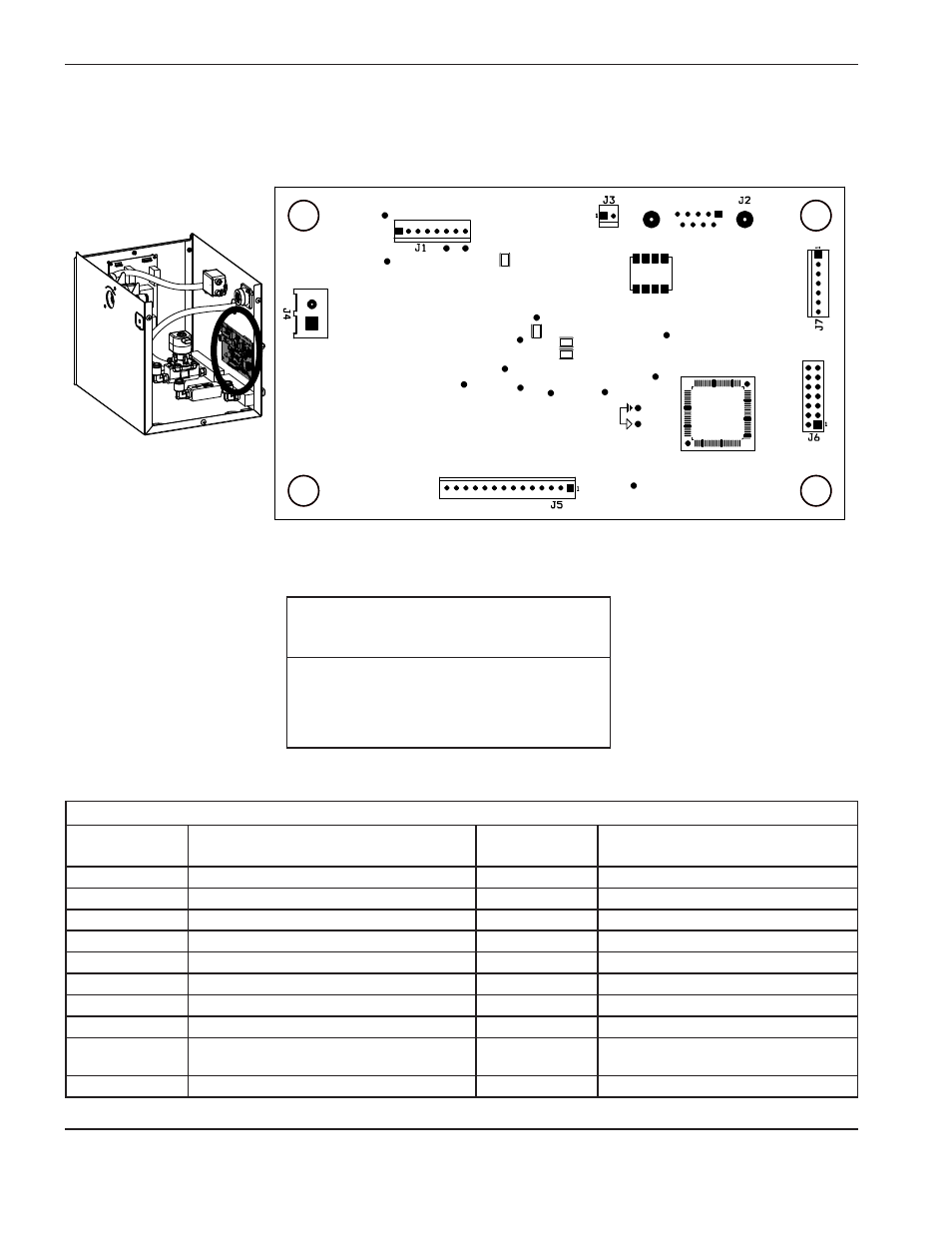

Scheda PCB2 del sensore del refrigerante
TP8
D
1
PWR GND
TP7
+24
V
TP21
TP22
+
15
V
–
15
V
+
5
V
S2
CA
N
SW
0
WD
I
SW
1
TP18
TP6
+
3.3
V
D
2
D
8
D
7
RX
TX
TP4
+
5
V
TP23
TP1
+A
3.3
V
TP16
TP10
TP3
TP17
TP15
RESET
TP2
TP9
Punti di verifica sulla scheda PCB di controllo
Numero punto
di verifica
Descrizione
Numero punto
di verifica
Descrizione
TP1
A +3,3 V
TP12
Cavo a terra digitale
TP2
Cavo a terra analogico
TP13
+3,3 V
TP3
Sensore della pressione (da utilizzare in futuro)
TP14
SCIRXD (trasmissione RS422)
TP4
+5 V
TP15
Cavo a terra digitale
TP6
+3,3 V
TP16
Cavo a terra analogico
TP7
+24 V
TP17
Azzeramento\
TP8
Terra
TP18
Azzeramento
TP9
Ingresso sensore di flusso del refrigerante
TP21
+15 V
TP10
Ingresso flusso del raffreddatore
(da utilizzare in futuro)
TP22
–15 V
TP11
SCIRXD (ricezione RS422)
TP23
Ingresso tensione di linea
Elenco dei LED sulla scheda di controllo
della consolle del gas
LED
Nome del segnale
Colore
D1
+5 VCC
Rosso
D2
+3,3 VCC
Verde
D7
CAN TX
D8
CAN RX
