ElEnco componEnti
HPR800XD Auto Gas – 806504 Revisione 1 6-11
Codice
Componente articolo Descrizione Designatore q.tà
1 078535 Consolle di dosaggio 1
2 129633 Spia di alimentazione verde 1
3 041897 PCB di distribuzione di potenza PCB1 1
008756 Fusibile: 5 A, 250 V (ad azione lenta) F1 1
4 228069 Kit: PCB di controllo PCB2 1
5 006077 Valvola di non ritorno 2
6 006109 Elettrovalvola SV16 1
006112 Elettrobobina di sostituzione
7 005263 Trasduttore di pressione (mostrati 3 dei 4 componenti) P5 – P8 4
8 006128* Valvola proporzionale B1 – B4 4
228023 Kit: aggiornamento collettore di dosaggio gas HPR 1
* Per le consolle del gas con numero di serie 500134 o successivo, fare riferimento a questo codice articolo

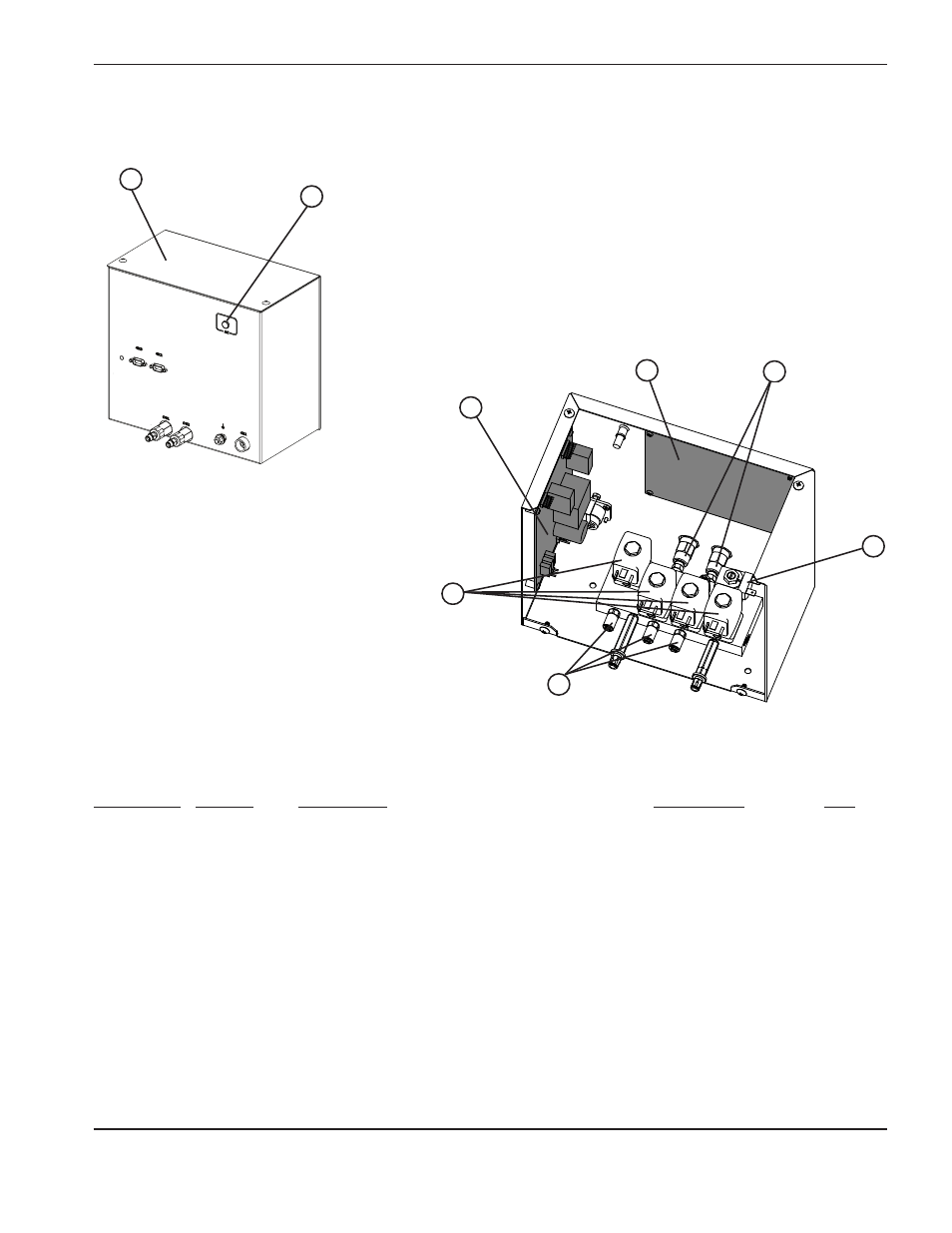

Consolle di dosaggio
1
4 5
6
7
8
3
2
