Descrizione del sistema

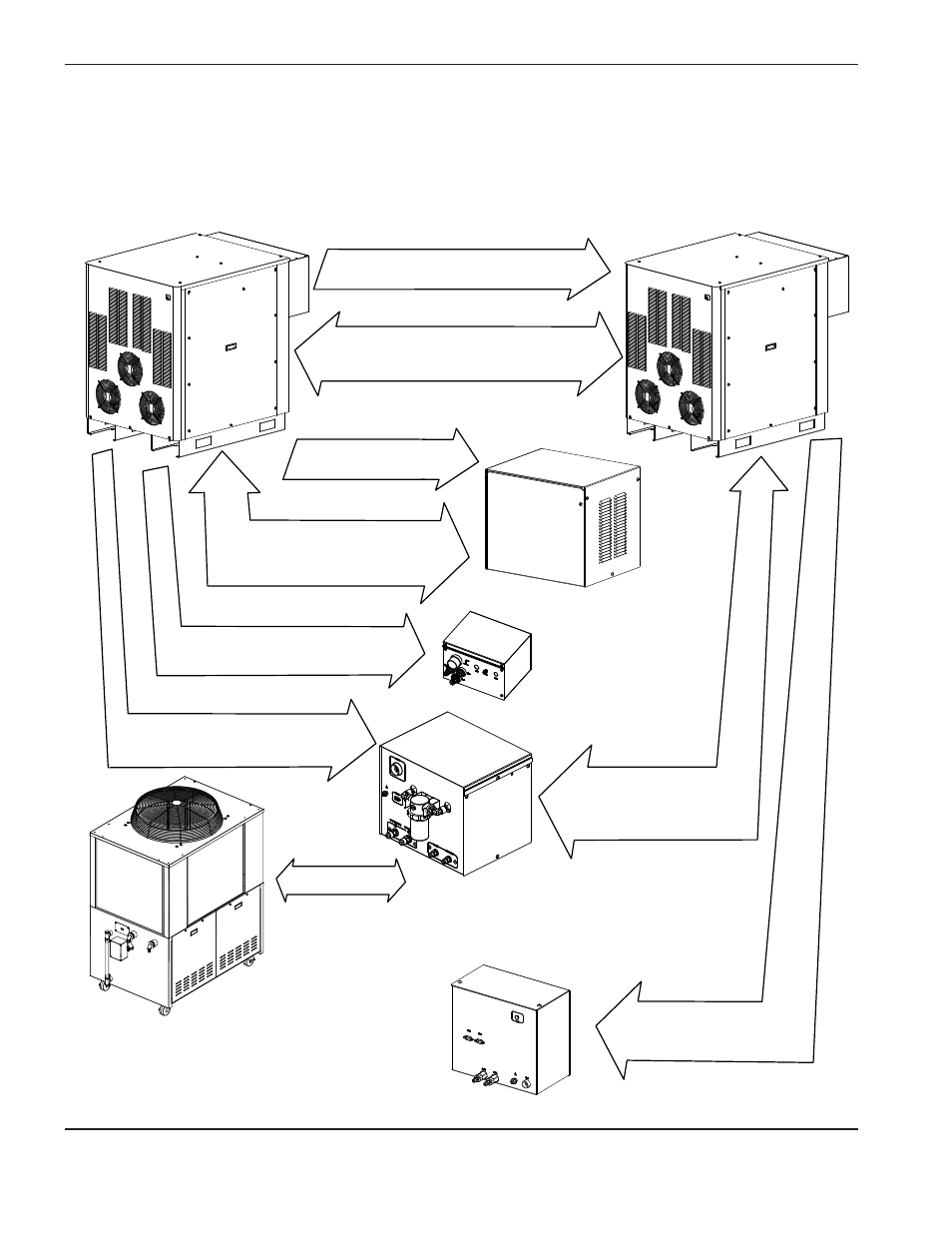

Cavi di potenza e di segnale
Cavo di alimentazione: trasmette
120 VCA alla consolle di selezione.
Portata di refrigerante.
Cavo di interfaccia: alimenta il generatore
secondario.
Cavo di segnale della linea CAN: trasmette i segnali
di processo e di stato tra il generatore primario
e il generatore secondario.
Cavo di segnale della linea CAN: trasmette
i segnali di processo e di stato tra il generatore
primario e la consolle di selezione.
Cavo di segnale della linea CAN:
trasmette i segnali di processo e di stato
tra il generatore secondario e la consolle
di interfaccia del refrigeratore.
Cavo di alimentazione: trasmette 120 VCA alla
consolle di accensione.
Cavo di alimentazione: fornisce 120 VCA alla
consolle di interfaccia del refrigeratore.
Cavo di alimentazione: trasmette
120 VCA alla consolle di dosaggio.
