InstallazIone
3-32 HPR800XD Auto Gas – 806504 Revisione 1

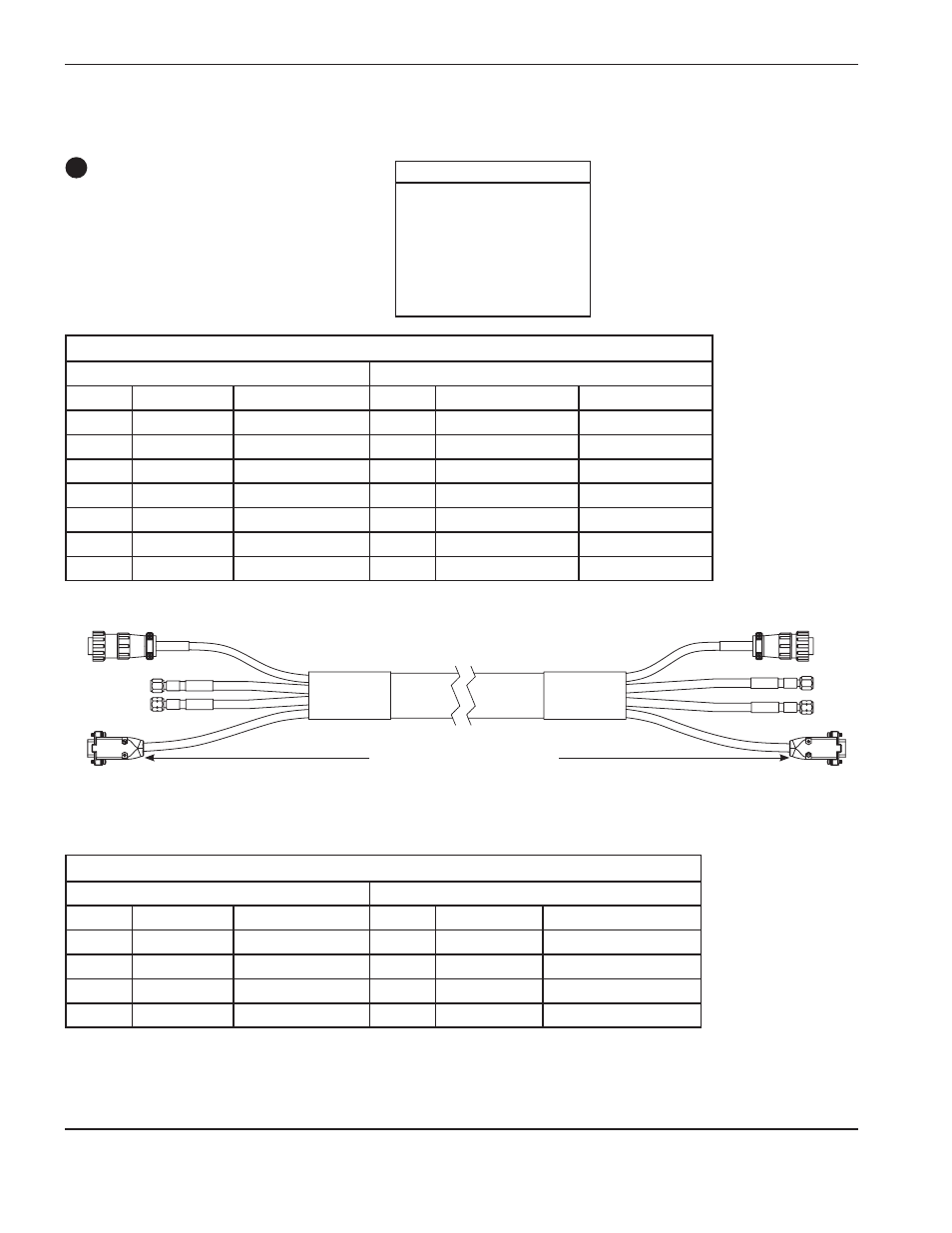

Cavo e tubo flessibile del gas
Gruppo tubi e cavi dalla consolle di selezione alla consolle di dosaggio
Da lato femmina a consolle di dosaggio Da lato maschio a consolle di selezione
Connettore tipico DSUB femmina
Codice articolo Lunghezza
128992
3 m
128993 4,5 m
228338 6 m
128952 7,5 m
128994 10 m
128930 15 m
128995 20 m
Elenco dei segnali del cavo di alimentazione – connettori a 9 pin
Lato consolle di dosaggio Lato consolle di selezione
N. piedini Ingresso/Uscita Descrizione N. piedini Ingresso/Uscita Funzione
1 Ingresso Alimentazione 120 VCA 1 Uscita Ingresso CA, ritorno
2 Ingresso Alimentazione 120 VCA 2 Uscita Ingresso CA, caldo
3 Ingresso Messa a terra del telaio 3 Uscita Messa a terra del telaio
4 Libero 4 Libero
5 Libero 5 Libero
6 Libero 6 Libero
7 Libero 7 Libero
Elenco dei segnali del cavo di comunicazione – connettori DSUB a 9 piedini
Lato consolle di dosaggio Lato consolle di selezione
N. piedini Ingresso/Uscita Descrizione N. piedini Ingresso/Uscita Funzione
2 Ingresso/Uscita CAN L 2 Ingresso/Uscita Comunicazione CAN
3 Ingresso Terra CAN 3 Uscita Terra
7 Ingresso/Uscita CAN H 7 Ingresso/Uscita Comunicazione CAN
9 Ingresso Libero 9 Uscita Libero
12
