InstallazIone
HPR800XD Auto Gas – 806504 Revisione 1 3-19

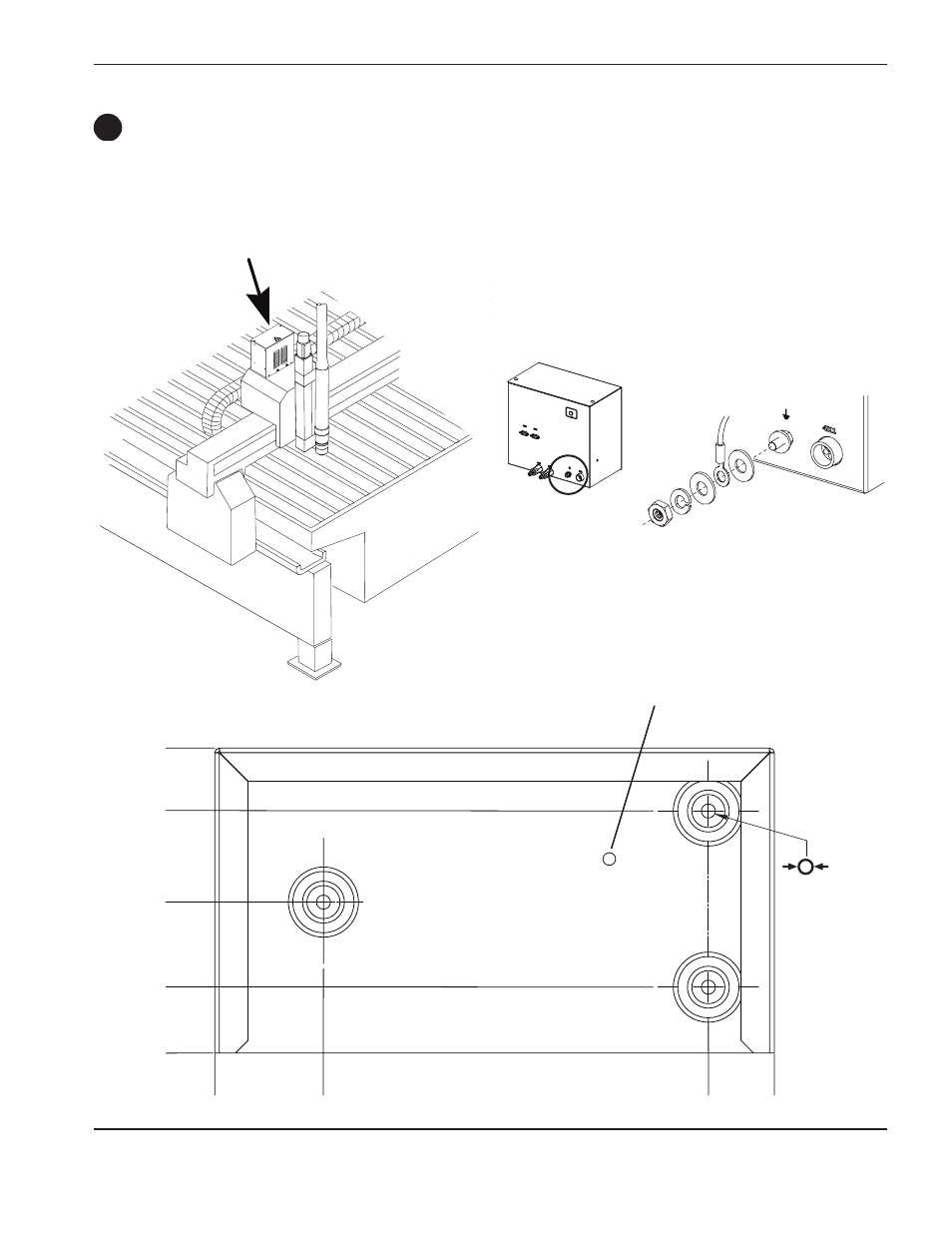

Installazione della consolle di dosaggio
• Montare la consolle di dosaggio vicino al carrello torcia. La lunghezza massima dei tubi flessibili del gas tra
la consolle di dosaggio e la torcia è 1,8 m.
Messa a terra della consolle di dosaggio
153,9 mm
33,3 mm
122,2 mm
0
54,9 mm
76,2 mm
282,5 mm 0 248,9 mm
Foro di sfiato:
non ostruire
F
7 mm
(3 posizioni)
