Hypertherm HPR800XD Auto Gas - Manuale (Pagina 243)

Manutenzione
HPR800XD Auto Gas – 806504 Revisione 1 5-49
SV14
SV9
SV13
SV10
SV12
SV11
SV8
SV3
SV2
SV1
SV 7
SV15
SV5
SV6
P2
P1
P3
P4

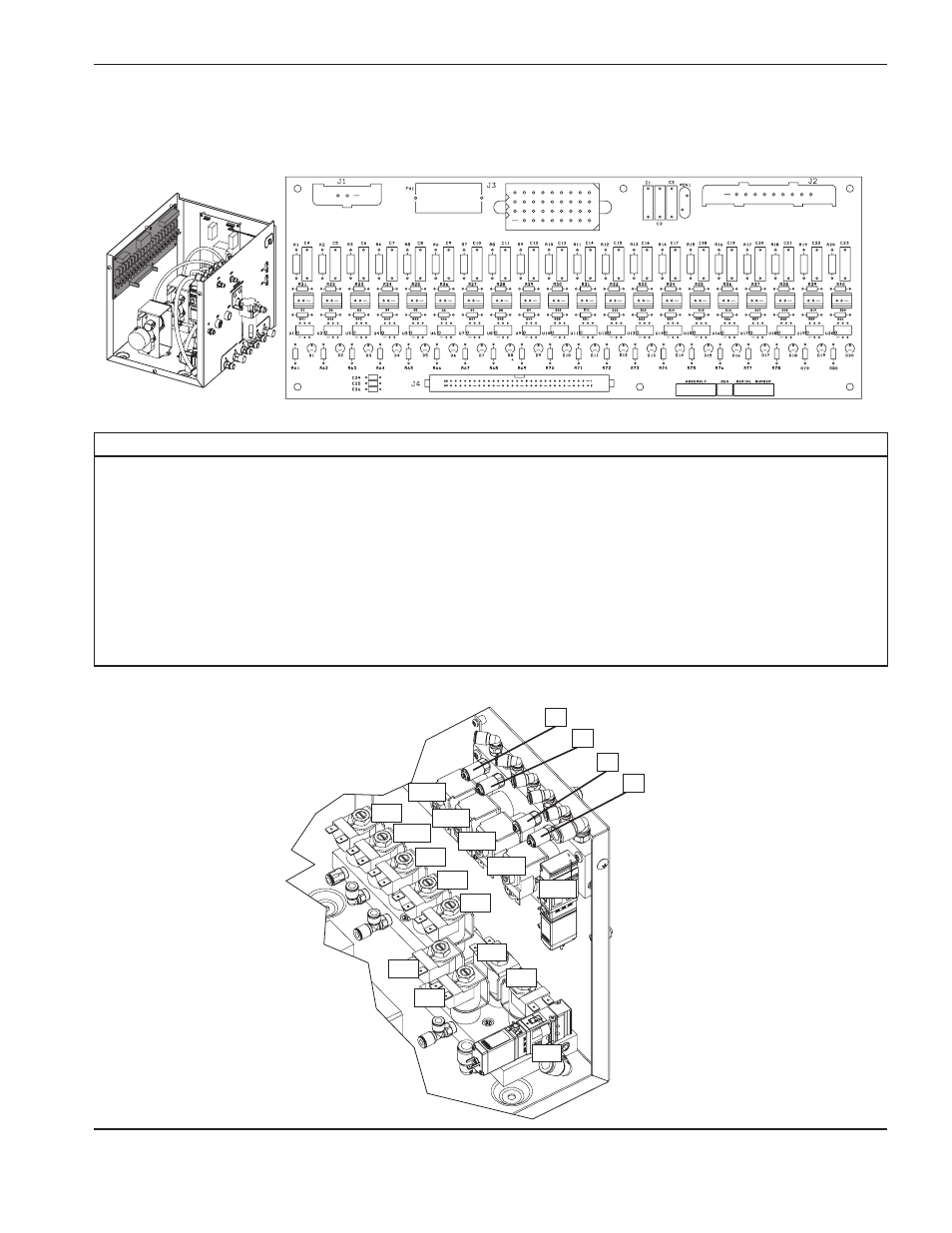

Consolle di selezione, attuatore valvola CA PCB3
SV4
LED Nome del segnale Colore LED Nome del segnale Colore
D1 SV1 Rosso D11 SV11 Rosso
D2 SV2 Rosso D12 SV12 Rosso
D3 SV3 Rosso D13 SV13 Rosso
D4 SV4 Rosso D14 SV14 Rosso
D5 SV5 Rosso D15 (non utilizzato) Rosso
D6 SV6 Rosso D16 Solenoide sfiato della consolle di dosaggio Rosso
D7 SV7 Rosso D17 MV1 chiusa Rosso
D8 SV8 Rosso D18 MV1 aperta Rosso
D9 SV9 Rosso D19 MV2 chiusa Rosso
D10 SV10 Rosso D20 MV2 chiusa Rosso
