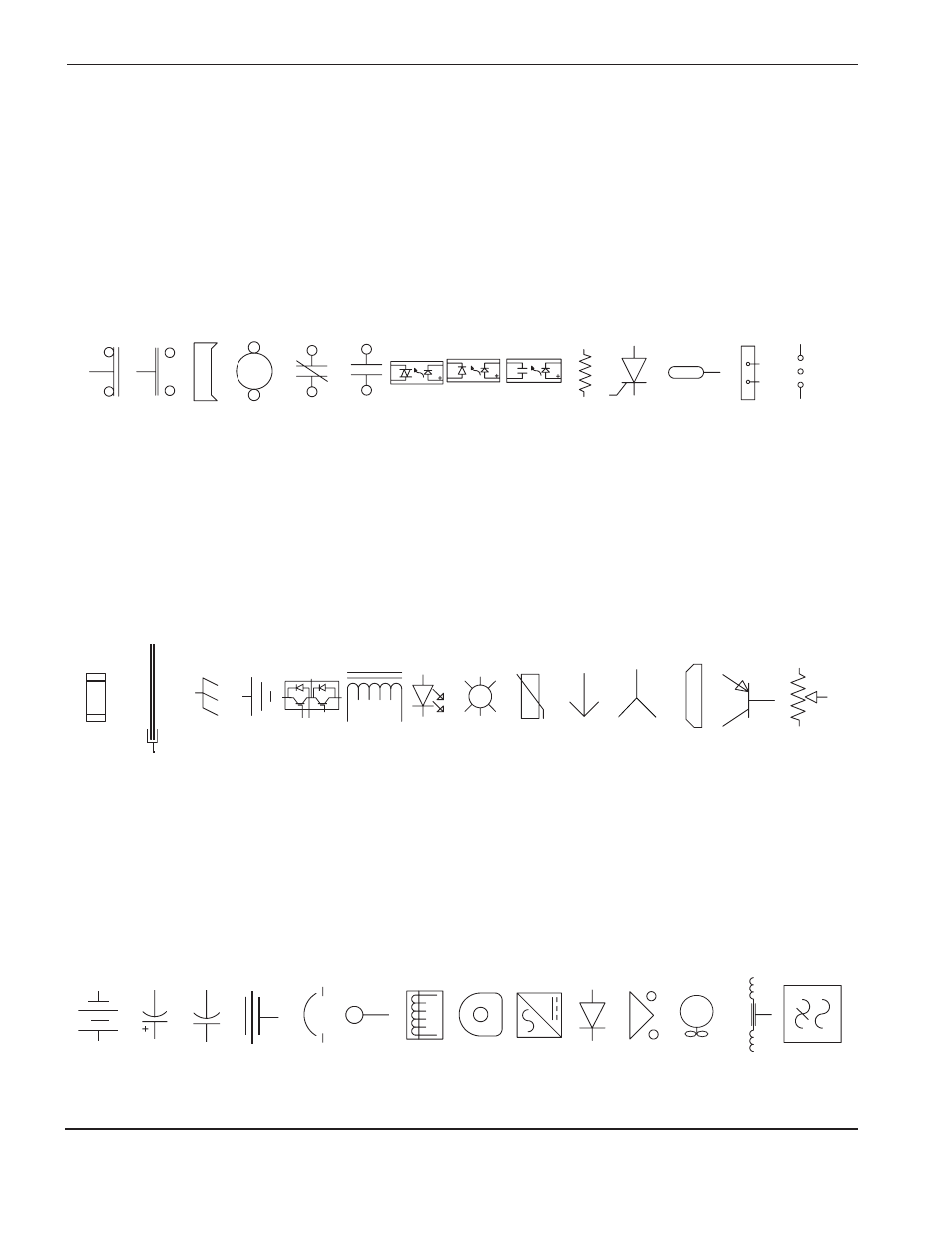

Schemi elettrici
7-2 HPR800XD Auto Gas – 806504 Revisione 1
Batteria Cappuccio, polarizzato Cappuccio, non polarizzato Cappuccio, passante Interruttore di circuito Protezione coassiale Sensore di corrente Sensore di corrente Diodo Blocco sportello Ventola LC passante Filtro, CA Alimentazione CC
Fusibile Morsetto a massa Messa a terra, telaio Messa a terra IGBT Induttore LED Spia Piedini Presa Spina Transistor PNP Potenziometro
Pulsante a pressione, generalmente chiuso
MOV
Pulsante a pressione, generalmente aperto Presa Relè, bobina Relè, generalmente chiuso Relè, generalmente aperto Relè, stato solido, CA Relè, stato solido, CC Relè, stato solido, secco SCR Schermo Shunt Spinterometro Resistore
