Manutenzione
5-42 HPR800XD Auto Gas – 806504 Revisione 1
D2 deve sempre essere acceso.
D1 si accende all’accensione della torcia e si spegne non appena l’arco si trasferisce
sulla lamiera. Se il trasferimento dell’arco è immediato, il LED non si accende.
Se non c’è arco sulla torcia oppure se l’arco non si trasferisce:
1. Disconnettere l’alimentazione dal sistema (OFF).
2. Rimuovere i fili dai terminali H8 (WORK) e H9 (NOZZLE) sulla scheda.
3. Verificare che il valore della resistenza misurata tra H8 e D50 (–) sia pari
a circa (≈) 5,5 kΩ. Se il valore di resistenza non è corretto, sostituire la scheda.
Nota: il valore di resistenza può aumentare lentamente fino al valore
corretto a causa della capacitanza del circuito.
4. Verificare che il valore della resistenza misurata tra lo snubber e H8 sia pari
a circa (≈) 15 kΩ.
• Il cavo di massa non deve presentare tagli o interruzioni. Verificare che ai suoi capi ci sia una resistenza minore
o uguale a 1 Ω. La connessione del cavo di massa al tavolo di taglio deve essere pulita e deve realizzare
un buon contatto il tavolo.
• Verificare che il LED-D2 sia acceso. Se non è acceso, la scheda potrebbe richiedere una sostituzione oppure
potrebbe non essere alimentata.
• Accendere la torcia in aria e verificare che il LED D1 sia acceso. Se non è acceso, ma è presente un arco
pilota, potrebbe essere necessario sostituire la scheda.
• Verificare che il valore della resistenza ai capi del resistore R1 sia pari a circa (≈) 1 Ω.

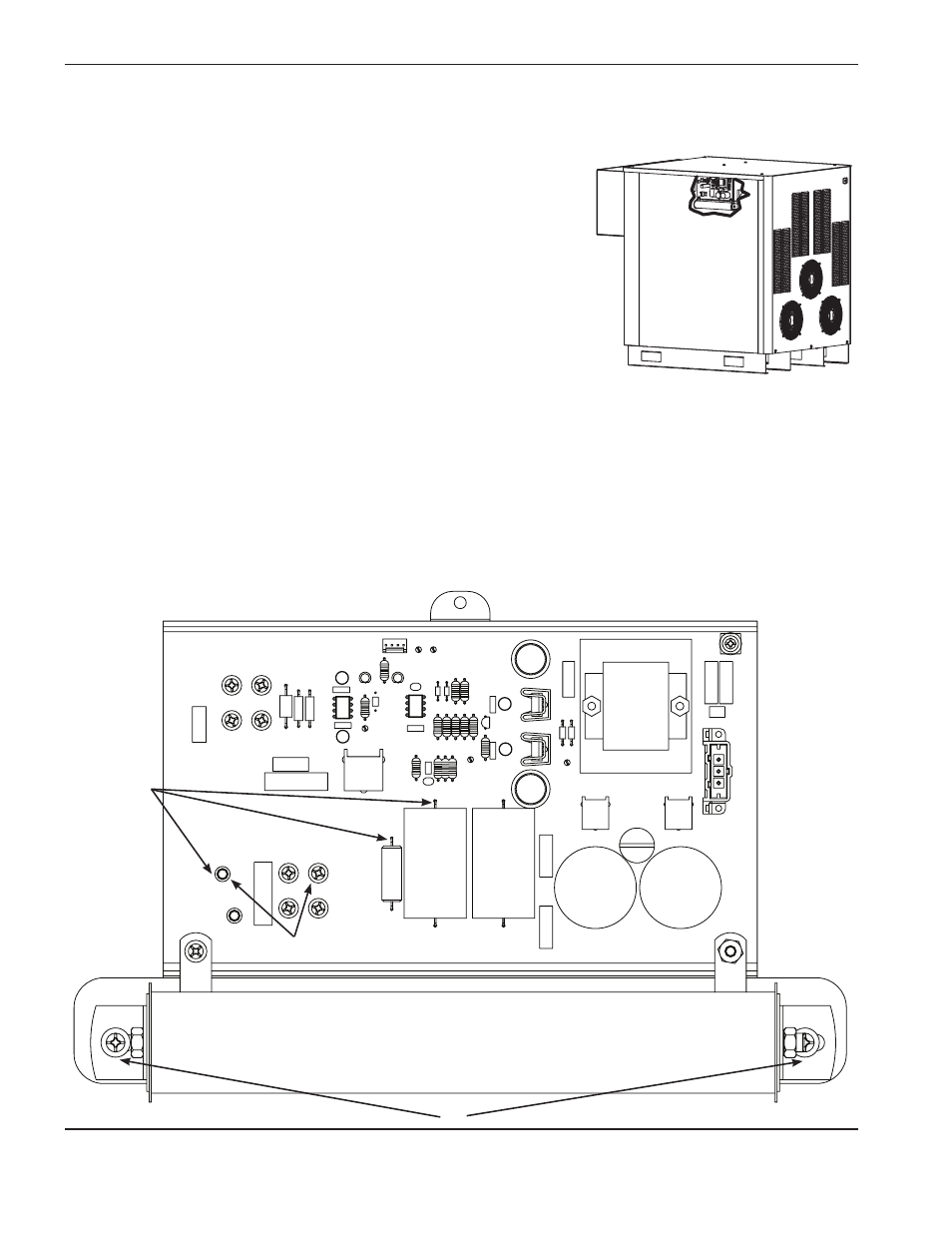

H8
WORK
H9
NOZZLE
+ –
D1
D2
1 Ω
5,5 kΩ
15 kΩ
R1
o
