Test di tenuta del gas

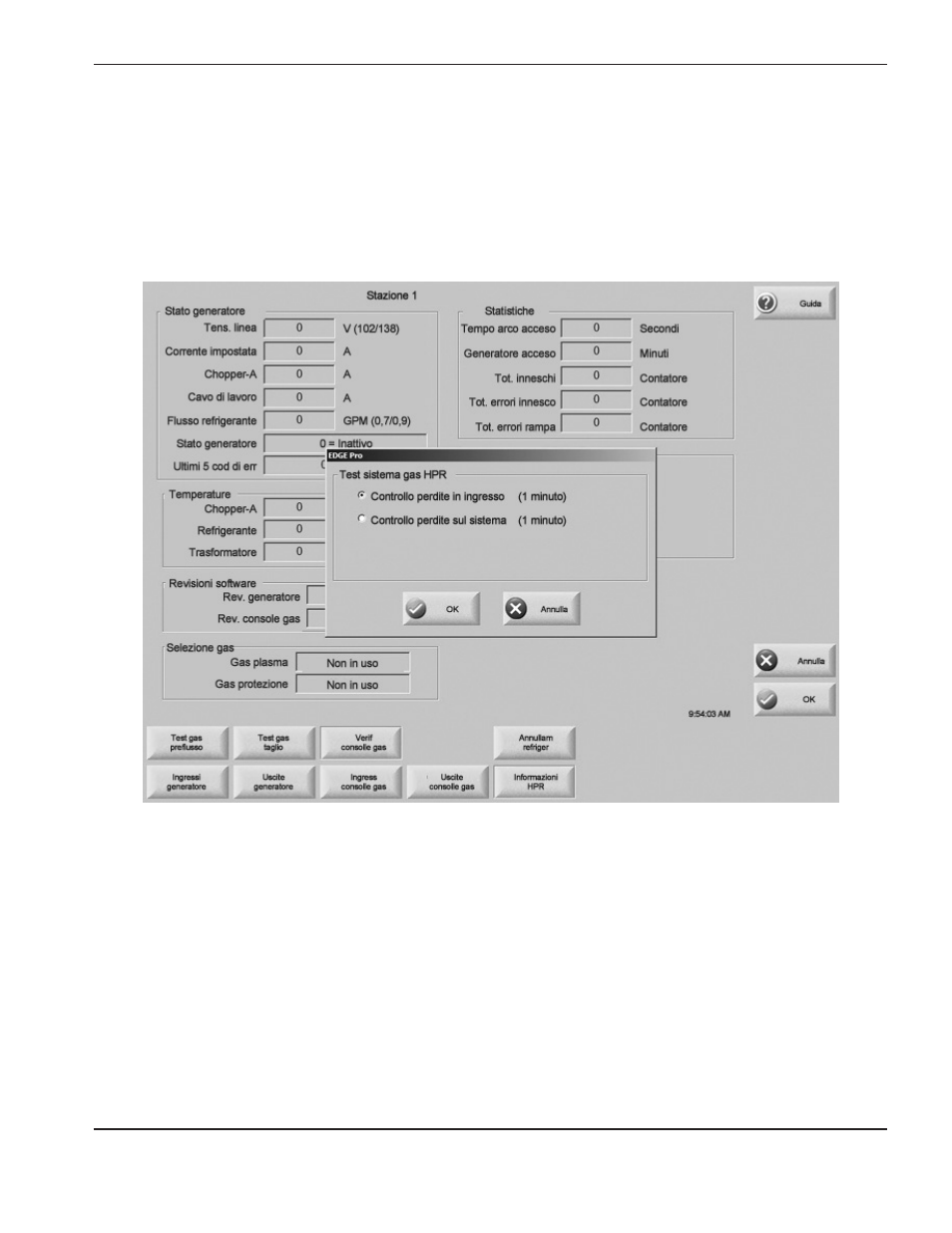

Note: la schermata del controllo numerico riportata sotto, fornita solo come riferimento, è quella di un controller
Hypertherm Automation con la versione 6 del software. Gli altri controllori hanno una schermata di test
simile a quella raffigurata. Contattare il vostro OEM per le istruzioni su come accedere alla schermata
di test necessaria.
Vedere il foglio 20 di 24 sullo schema 013381, in questo manuale, per ulteriori informazioni sul circuito
di distribuzione del gas.
Test di tenuta 1 (test di tenuta sistema)
Scopo: controllare la tenuta delle elettrovalvole di ingresso sulla consolle di selezione.
Descrizione del test: le valvole sulla consolle di dosaggio (B1 – B4) si aprono per scaricare il gas in pressione
nell’atmosfera; quando le valvole si chiudono, la pressione viene controllata da P3 e P4 sulla
consolle di selezione. La pressione aumenta se una valvola di ingresso perde. Se una valvola
perde, vengono visualizzati i codici 14 (test condotto del gas n. 1 fallito) o 15 (test condotto del
gas n. 2 fallito). Se non viene rilevata alcuna perdita, viene visualizzato il codice 13 (test superato).
Procedura:
1. Accendere il sistema plasma.
2. Eseguire un controllo delle perdite all’ingresso sul controller CNC.
3. Spegnere e riaccendere il generatore. In questo modo vengono spurgati i gas dal sistema.
