Manutenzione
5-50 HPR800XD Auto Gas – 806504 Revisione 1

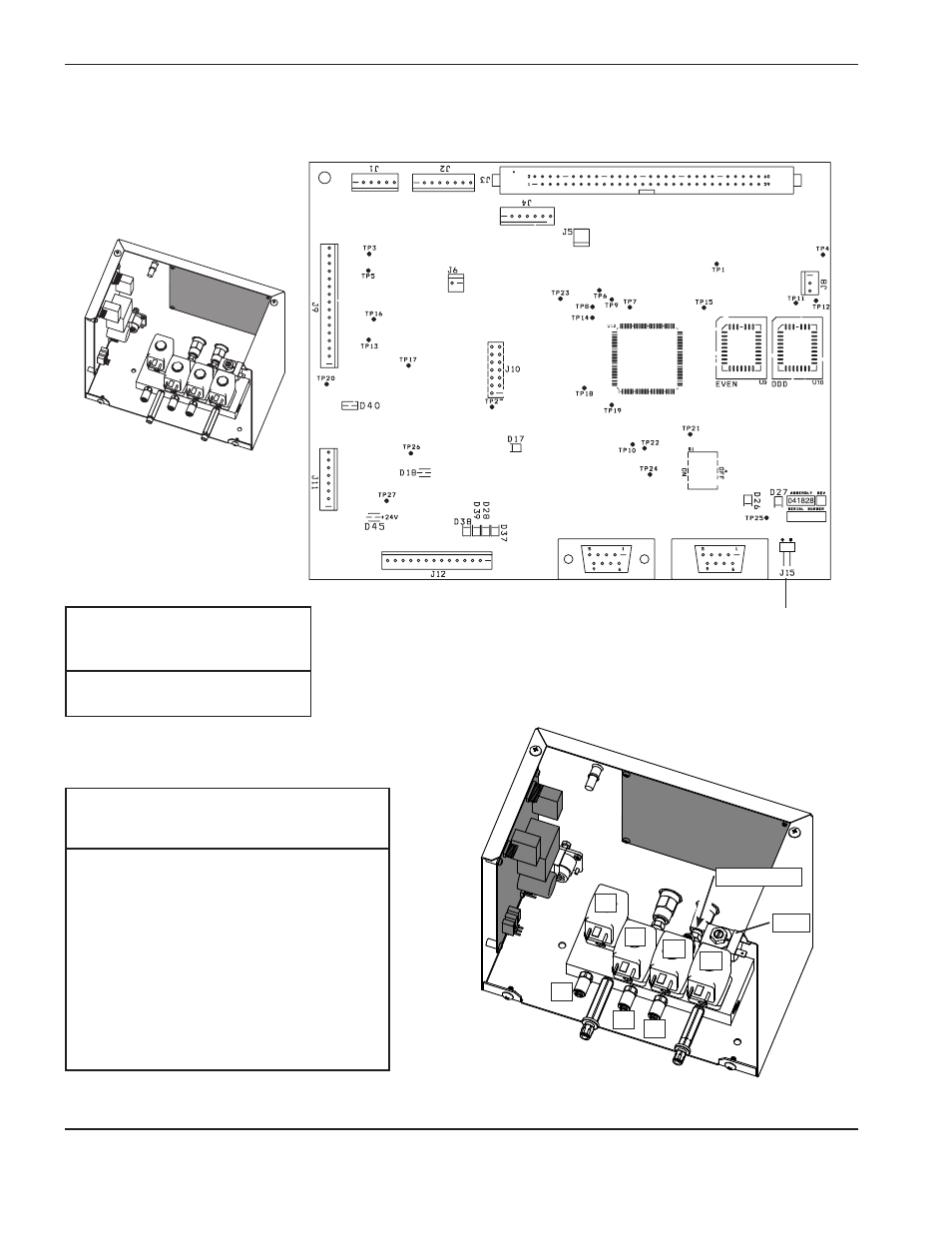

Scheda di controllo PCB2 della consolle di dosaggio
Nota: Resistore terminale CAN. Occorre
installare il ponticello.
B1
B2
B3
B4
P8
P7
P6
SV16
P5 (non visibile)
Elenco del firmware per
la scheda di controllo PCB2
Componente Codice articolo
U9
081110 PARI
U10 081110 DISPARI
Elenco dei LED nella scheda di controllo
della consolle del gas
LED Nome del segnale Colore
D17 +3,3 VCC Verde
D18 +5 VCC Verde
D26 CAN – RX Verde
D27 CAN – TX Verde
D28 Valvola Burkert 2 Rosso
D37 Valvola Burkert 1 Rosso
D38 Valvola Burkert 4 Rosso
D39 Valvola Burkert 3 Rosso
D40 +15 VCC Verde
D45 +24 VCC Verde
