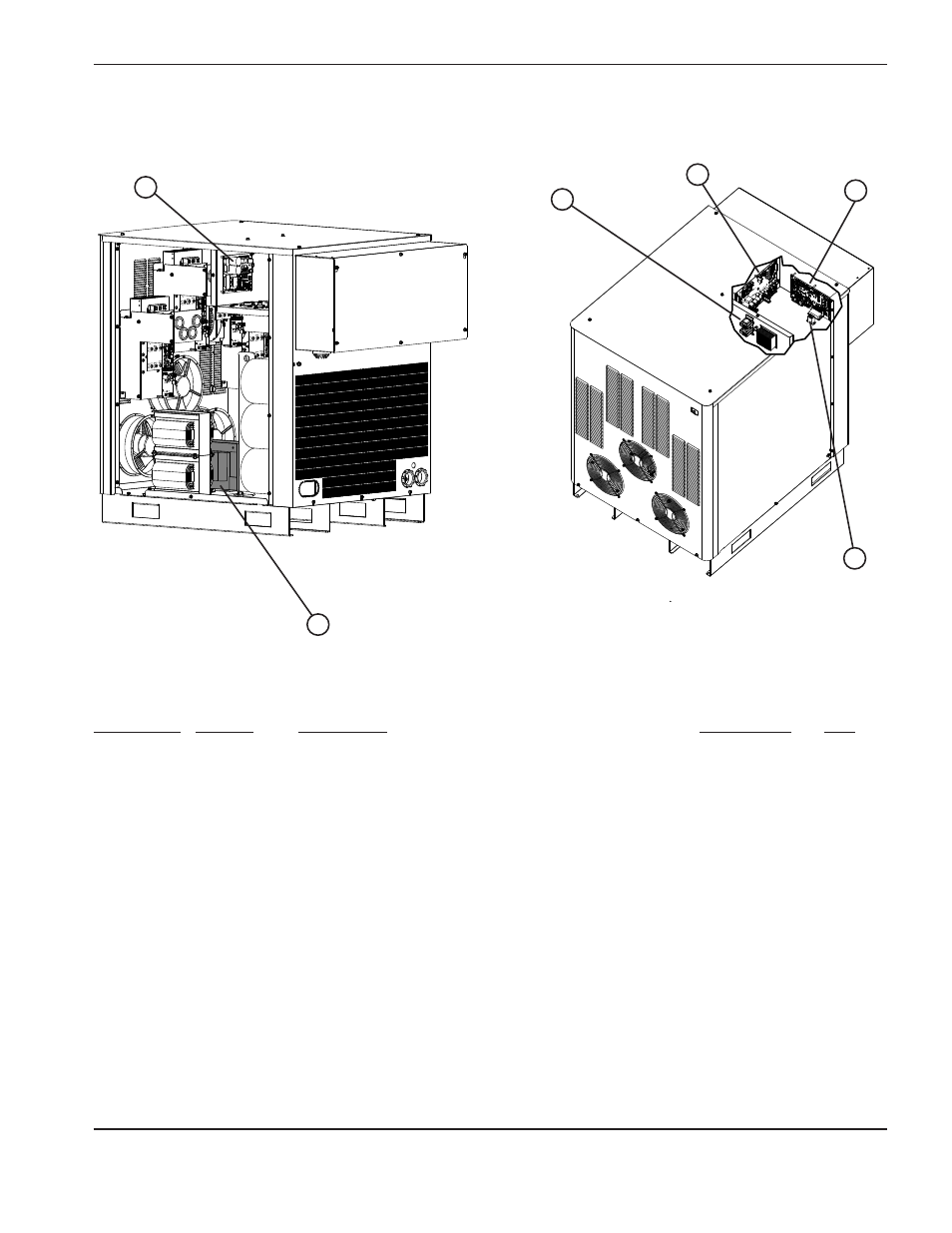

ElEnco componEnti
HPR800XD Auto Gas
– 806504 Revisione 1
6-5
Generatore
Codice
Componente articolo
Descrizione
Designatore
q.tà
1
141027
PCB: Azionamento motore pompa
PCB7
1
2
229212
Induttore: 5 A, 1,4 mH
2
3
041802
PCB: Distribuzione di potenza
PCB2
1
108028
Fusibile: 3 A, 250 V
F5, F6, F7
3
108075
Fusibile: 6,3 A, 250 V (ad azione lenta)
F1, F2, F3
3
108709
Fusibile: 10 A, 250 V
F4
1
4
141030
PCB: Controllo (generatore primario)
PCB3
1
141144
PCB: Controllo (generatore secondario)
PCB3
1
5
003142
Relé: 120 V, 2 poli, 2 corse
K1
1
6
229225
Trasformatore di controllo: 400 V, 50 – 60 HZ
T2
1
229226
Trasformatore di controllo: 380 V, 50 – 60 HZ
1
229227
Trasformatore di controllo: 38 V, 60 HZ
1
229228
Trasformatore di controllo: 600 V, 60 HZ
1
229230
Trasformatore di controllo: 240 V, 60 HZ
1
229231
Trasformatore di controllo: 200 e 208 V, 50 – 60 HZ
1
229232
Trasformatore di controllo: 440 V, 50 – 60 HZ
1
229233
Trasformatore di controllo: 220 V, 50 – 60 HZ
1
1
2
3
4
6
5
