Requisiti:
☐ Il dispositivo remoto deve essere adatto, a livello tecnico, per il collegamento alle uscite
digitali (v. cap. 9, pag. 81).
☐ Il cavo di collegamento deve essere idoneo per il collegamento al connettore multipolare (v.

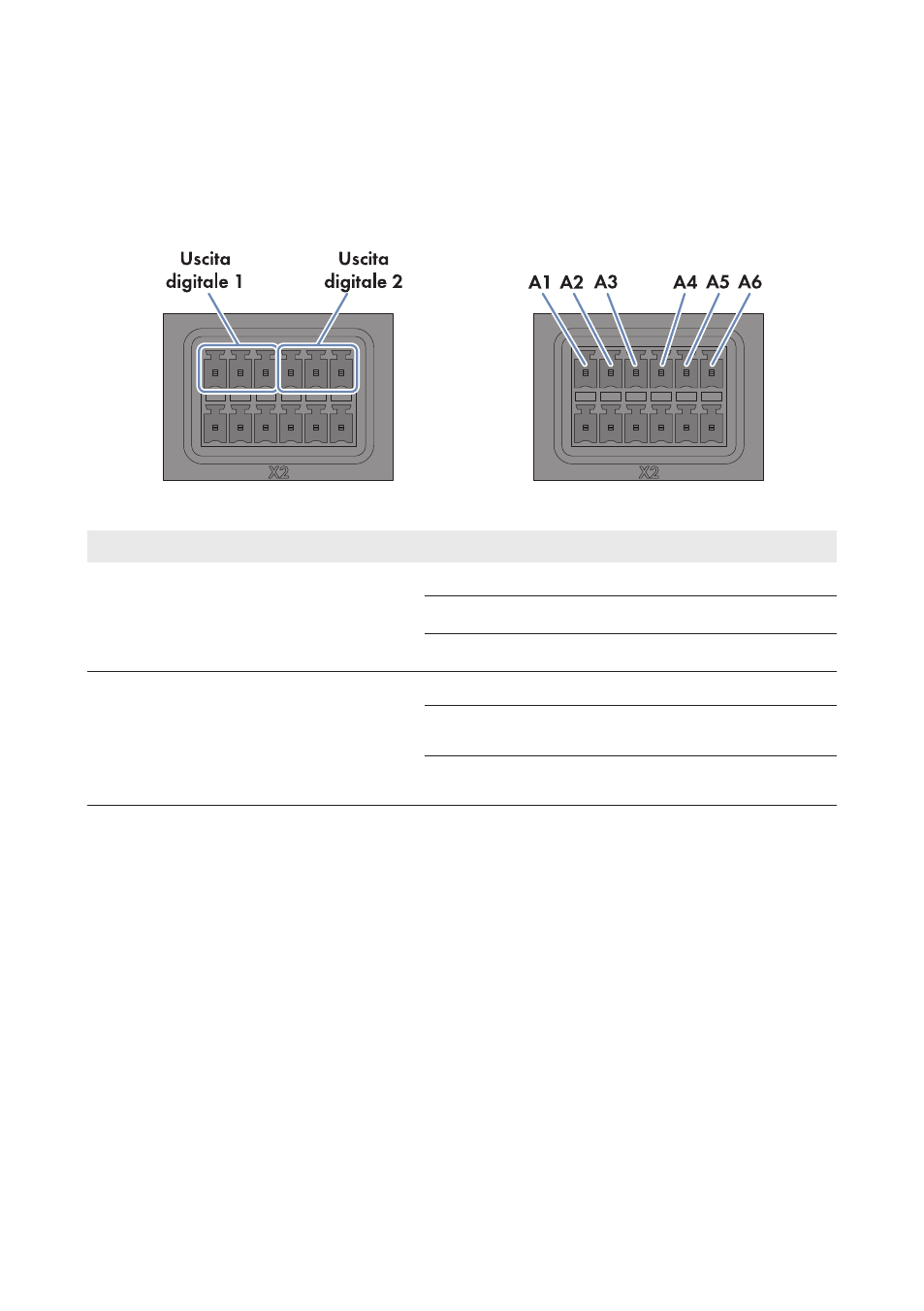

Figura 32: Assegnazione dei pin dei gruppi Uscita digitale 1 e Uscita digitale 2
Gruppo di pin
Relè
Pin
Segnale
Spiegazione
Uscita digitale 1
Contatto di segnalazione
guasto per lo stato dell'im-
pianto Errore
A
A1
NC
Contatto di riposo
A2
CO
Contatto di commutazione
A3
NO
Contatto di lavoro
Uscita digitale 2
Contatto di segnalazione
guasto per lo stato dell'im-
pianto Errore o Avverten-
za
B
A4
NC
Contatto di riposo
A5
CO
Contatto di commutazione
A6
NO
Contatto di lavoro
Procedura:
1. Connettere il cavo di collegamento al dispositivo remoto (v. le istruzioni del produttore).
Accorciare i conduttori non necessari fino alla schermatura e annotare i colori.
2. Connettere il cavo di collegamento al connettore a 6 poli.
• A seconda del dispositivo remoto e dell’assegnazione dei pin del gruppo desiderato,
identificare gli ingressi dei conduttori necessari al collegamento del cavo di
collegamento.
• Sbloccare gli ingressi dei conduttori necessari con un cacciavite e infilare i conduttori
negli ingressi. Rispettare l’assegnazione dei pin.
3. Inserire il connettore a 6 poli nel collegamento X2 nella serie di pin A.
4. Sul cavo di collegamento, contrassegnare a quale collegamento e a quale serie di pin è
assegnato il cavo di collegamento. A tale scopo utilizzare la fascetta serracavo con etichetta
fornita in dotazione.
5. Annotare l’assegnazione dei collegamenti sul foglio aggiuntivo in dotazione.
