6.12.5.4 Feedback in caso di impiego di più Cluster Controller
Feedback tramite segnale digitale
Per l’uso di più Cluster Controller vi sono 2 possibilità per inviare il feedback dei set point del
gestore di rete:
• Collegare all’uscita digitale di ciascun Cluster Controller rispettivamente 1 dispositivo remoto
(v. cap. 6.12.5.2, pag. 60).
oppure
• Attivare in sequenza le uscite digitali di più Cluster Controller.
Attivazione in sequenza delle uscite digitali di più Cluster Controller
Se si collegano in sequenza le uscite digitali di più Cluster Controller, il feedback su una limitazione
attiva della potenza attiva viene inviato solo se tutti i Cluster Controller confermano la limitazione
della potenza attiva.

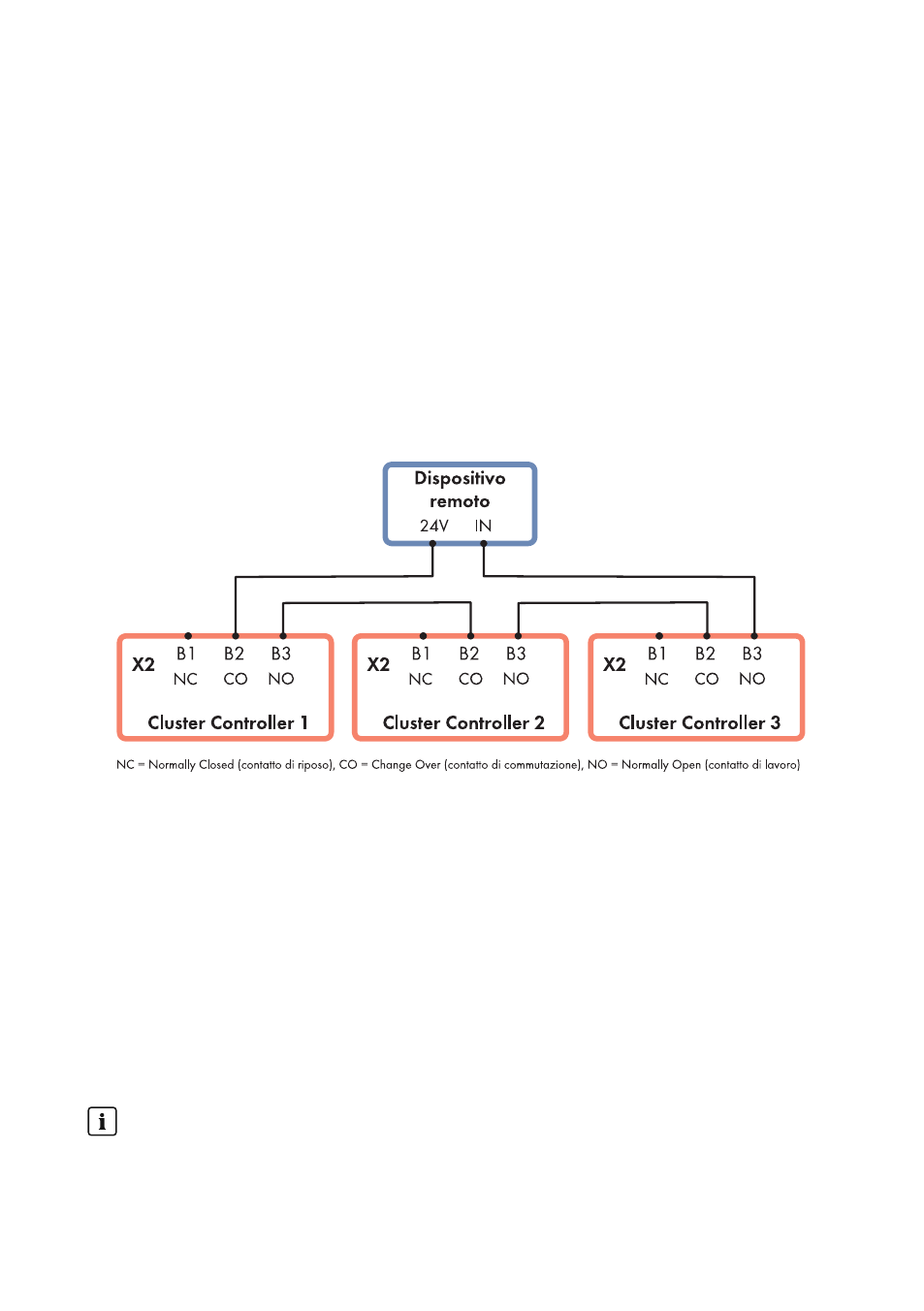

Figura 31: Attivazione in sequenza delle uscite digitali di 3 Cluster Controller per il feedback dei set point del
gestore di rete relativi alla limitazione della potenza attiva (esempio)
Feedback tramite segnale analogico
In caso di utilizzo di più Cluster Controller, è necessario collegare alle uscite di corrente analogiche
di ciascun Cluster Controller rispettivamente 1 dispositivo remoto (v. cap. 6.12.5.3, pag. 61).
6.13 Utilizzo di contatti di segnalazione guasto
È possibile utilizzare 2 dei 3 contatti dei relè a potenziale zero come contatti di segnalazione
guasti e collegarvi i corrispondenti dispositivi remoti (ad es. generatori di segnali ottici o acustici). Il
contatto di segnalazione guasto Uscita digitale 1 consente di segnalare lo stato dell’impianto
Errore. Il contatto di segnalazione guasto Uscita digitale 2 consente di segnalare lo stato
dell’impianto Errore o Avvertenza.
Attenzione al carico massimo dei contatti dei relè
I contatti relè possono essere caricati con una potenza di commutazione massima di 30 W e
con una tensione massima di 48 V
CC
.
