Collegamento Requisiti dei cavi
Inverter
(Speedwire) ☐ Numero di coppie di conduttori e sezione degli stessi: almeno
2 x 2 x 0,22 mm 2 (almeno 2 x 2 x 24 AWG)
☐ Diametro esterno: il diametro esterno dipende dalla lunghezza
del pressacavo o del tubo per cavi (v. le istruzioni per
l’installazione dell’interfaccia Speedwire/Webconnect).
☐ Tipo: 100BaseTx a partire da Cat5 con schermatura S-UTP, F-
UTP o superiore
☐ Tipo di connettore: RJ45 Cat5, Cat5e, Cat6, Cat6a
Non è possibile utilizzare connettori Cat7.
☐ Lunghezza dei cavi fra 2 utenti di rete: max 50 m (164 ft) con
cavo patch, max 100 m (328 ft) con cavo rigido
LAN ☐ Numero di coppie di conduttori e sezione degli stessi: almeno
2 x 2 x 0,22 mm 2 (almeno 2 x 2 x 24 AWG)
☐ Tipo: 100BaseTx a partire da Cat5 con schermatura S-UTP, F-
UTP o superiore
☐ Tipo di connettore: RJ45 Cat5, Cat5e, Cat6, Cat6a
Non è possibile utilizzare connettori Cat7.
☐ Lunghezza dei cavi fra 2 utenti di rete: max 50 m (164 ft) con
cavo patch, max 100 m (328 ft) con cavo rigido
6.4 Codifica dei pin
La codifica dei pin impedisce di fare confusione in presenza di collegamenti multipolari, ad es. nel
caso in cui i connettori multipolari vengano staccati e successivamente ricollegati. I pin codificati
consentono di collegare i connettori multipolari all’attacco corretto. Suggerimento: procedere
subito alla codifica dei pin per tutti i collegamenti multipolari anche al momento se non si desidera
utilizzarli tutti. In questo modo non sarà necessario procedere in un secondo alla codifica dei pin
per i collegamenti multipolari inizialmente non utilizzati.
Corretta codifica dei pin
Per selezionare i pin da codificare, tenere presente che per ciascun collegamento e per
ciascuna serie di pin vengono codificati diversi pin.
Procedura:

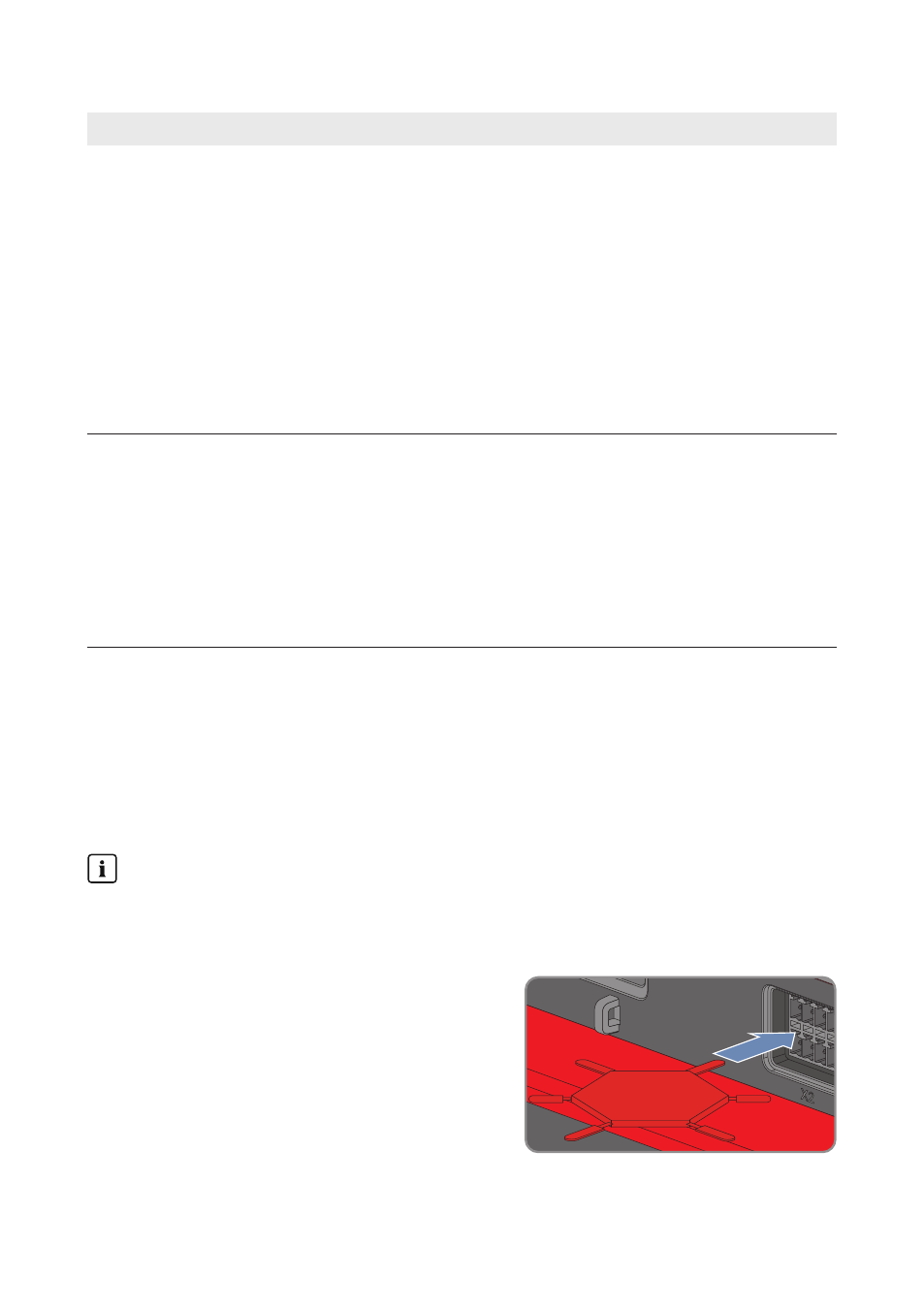

1. Inserire il nasello dell’inserto di codifica
parallelamente all’asse del conduttore nel pin da
codificare.
