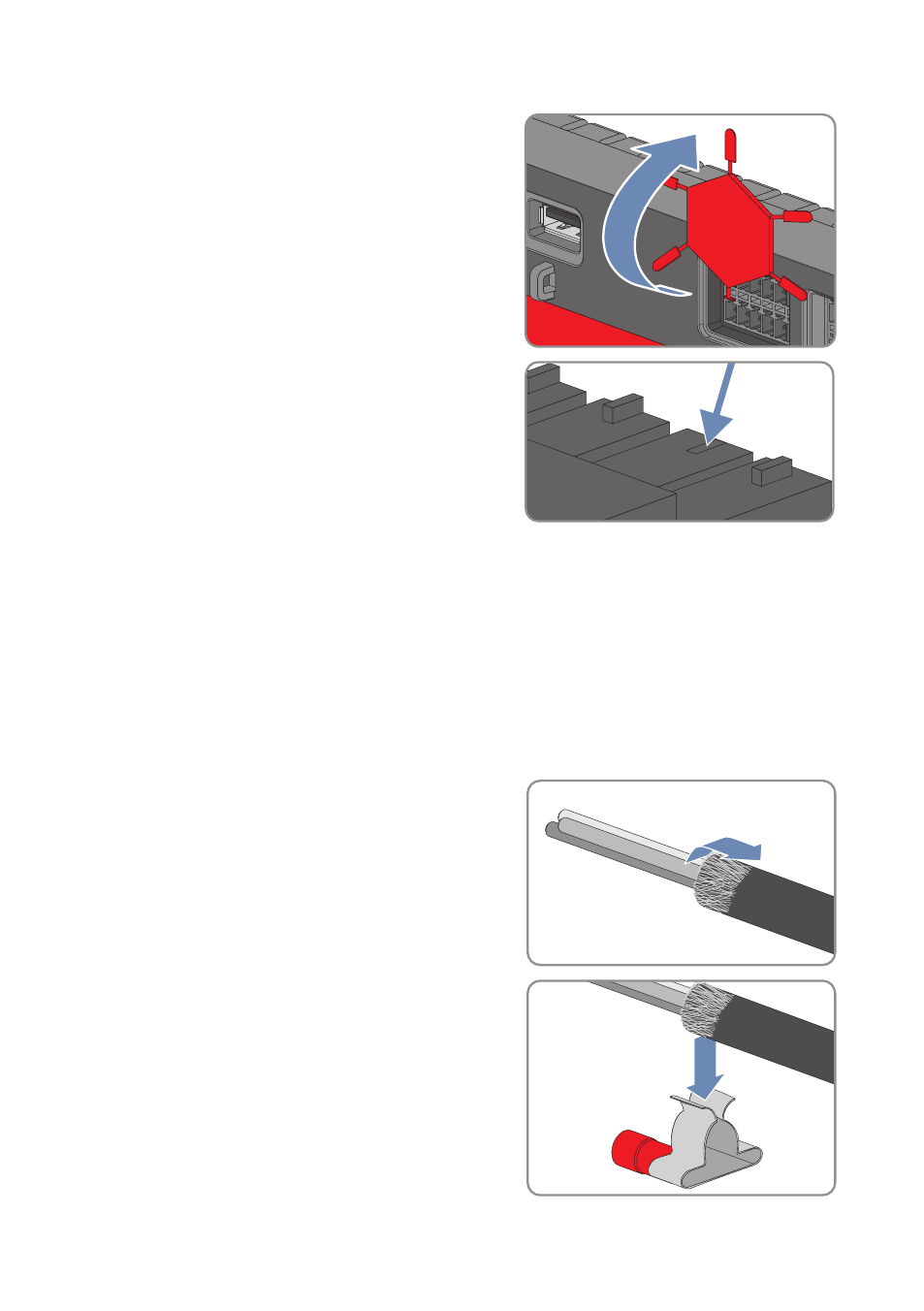

2. Rimuovere il nasello di codifica piegando
l’inserto.
3. Rimuovere il nasello di guida sulla parte
posteriore dell’ingresso del connettore
multipolare che accoglie il pin codificato
quando viene collegato Cluster Controller.
6.5 Preparazione del cavo di collegamento per connettore
multipolare
Preparare i cavi di collegamento ai connettori multipolari sempre secondo la seguente procedura.
1. Rimuovere 40 mm (1,57”) di schermatura all’estremità del cavo da collegare a un connettore
multipolare.
2. Per i cavi di collegamento per ingressi analogici, uscite analogiche e ingressi di temperatura,
eseguire anche le seguenti operazioni:
• Accorciare la schermatura del cavo di collegamento a 15 mm (0,59”).
• Ripiegare la schermatura in eccesso sulla
guaina del cavo.
• Premere il morsetto di schermatura sulla
schermatura. La schermatura deve essere
possibilmente inserita completamente nel
morsetto di schermatura.
