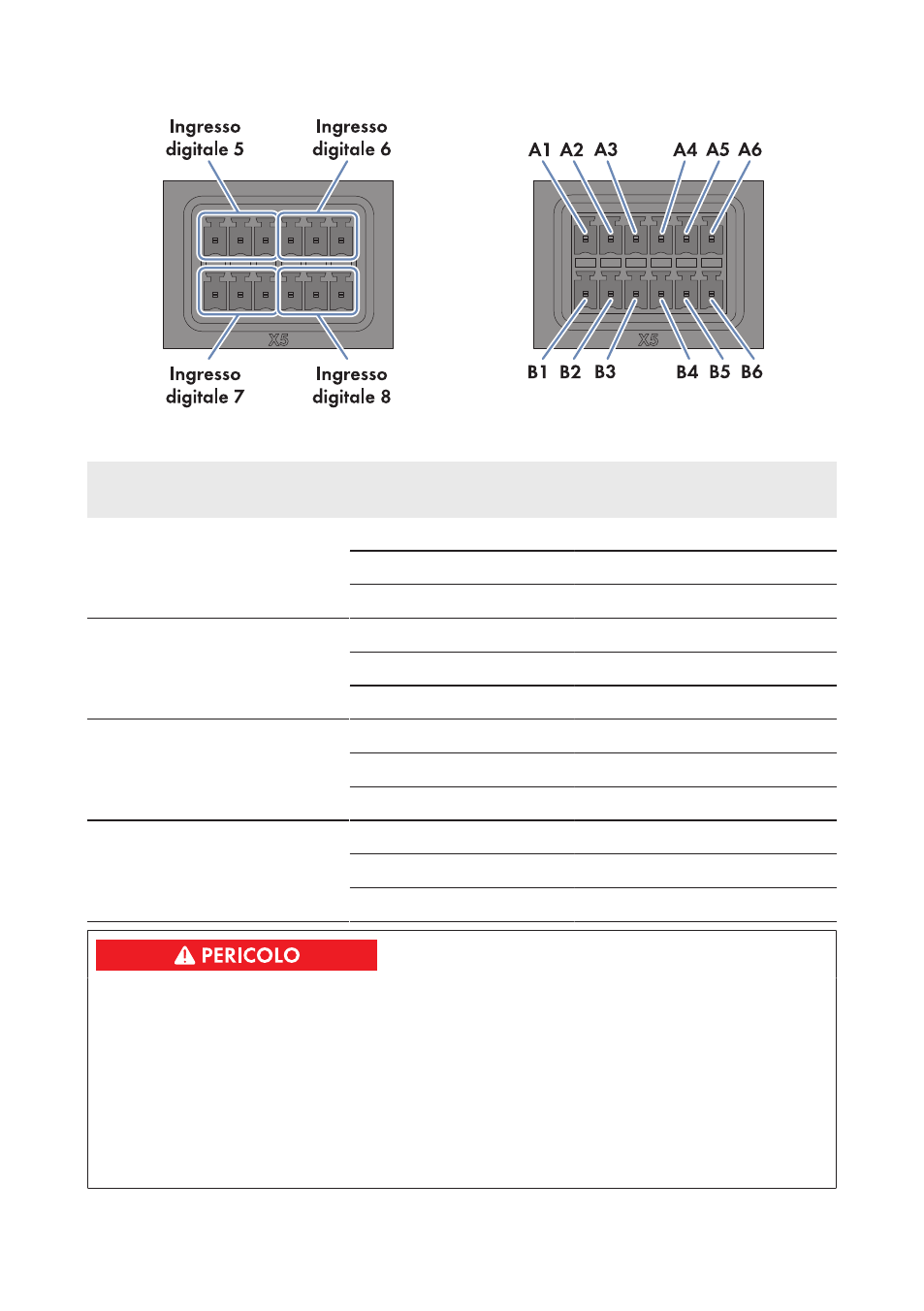

Figura 21: Assegnazione dei gruppi di pin sul collegamento X5
Gruppo di pin Pin Assegnazione
dei pin Spiegazione
Ingresso digitale 5
Segnale 1 di 4 per i set point del-
la potenza reattiva A1 24 V Uscita alimentazione di tensione
A2 IN Ingresso
A3 GND Potenziale di riferimento
Ingresso digitale 6
Segnale 2 di 4 per i set point del-
la potenza reattiva A4 24 V Uscita alimentazione di tensione
A5 IN Ingresso
A6 GND Potenziale di riferimento
Ingresso digitale 7
Segnale 3 di 4 per i set point del-
la potenza reattiva B1 24 V Uscita alimentazione di tensione
B2 IN Ingresso
B3 GND Potenziale di riferimento
Ingresso digitale 8
Segnale 4 di 4 per i set point del-
la potenza reattiva B4 24 V Uscita alimentazione di tensione
B5 IN Ingresso
B6 GND Potenziale di riferimento
Pericolo di morte per folgorazione in caso di collegamento erroneo del ricevitore di
comandi centralizzati
In caso di collegamento errato del ricevitore di comandi centralizzati, l’involucro di
Cluster Controller può essere sotto tensione di rete.
• Non collegare i conduttori del cavo ai conduttori esterni del ricevitore di comandi
centralizzati.
• Per il collegamento assicurarsi che nel ricevitore di comandi centralizzati non sia inserito
nessun ponte.
