Requisiti:
☐ Il sensore deve essere adatto a livello tecnico per il collegamento agli ingressi di temperatura
(v. cap. 9, pag. 81).
☐ Il cavo di collegamento deve essere idoneo per il collegamento al connettore multipolare (v.
cap. 6.5, pag. 31).

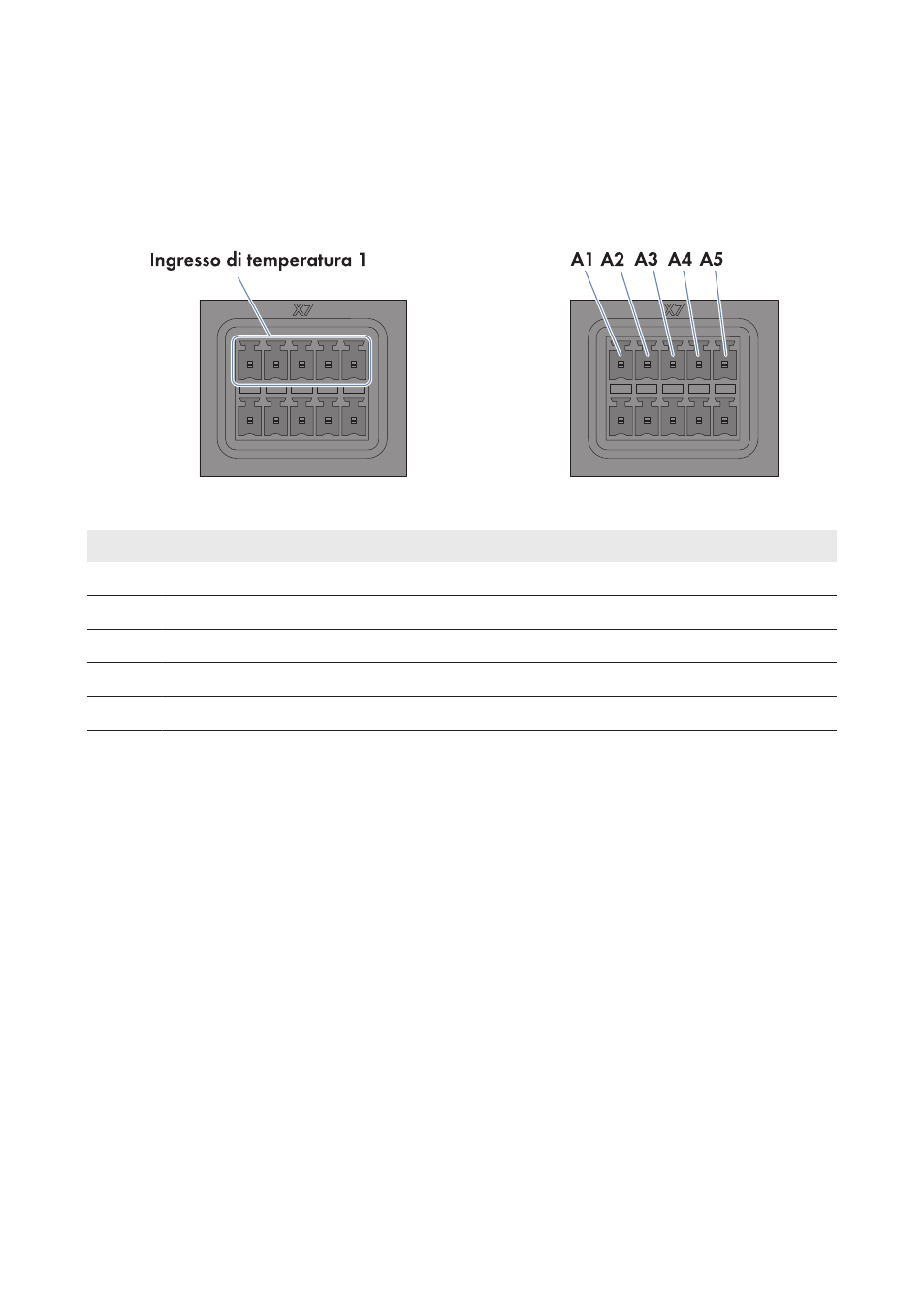

Figura 13: Assegnazione dei pin del gruppo Ingresso temperatura 1
Pin Segnale Spiegazione
A1 GND Terra della guaina
A2 I+ Ingresso di corrente
A3 V+ Ingresso di tensione
A4 V− Ritorno di tensione
A5 I− Ritorno di corrente
Procedura:
1. Connettere il cavo di collegamento al sensore per la temperatura esterna (v. le istruzioni del
produttore). Accorciare i conduttori non necessari fino alla schermatura e annotare i colori.
2. In caso di collegamento a Cluster Controller con tecnica a 2 conduttori, procedere nel
seguente modo:
• Sbloccare l’ingresso 1 del connettore a 5 poli con un cacciavite e infilare il conduttore
del cavo unipolare nello stesso.
• Sbloccare gli ingressi 3 e 4 del connettore a 5 poli con un cacciavite e infilare negli stessi
i conduttori del cavo di collegamento. Rispettare l’assegnazione dei pin.
• Sul collegamento X7 della fila di pin A collocare un ponte tra il pin 2 e il pin 3 nonché
tra il pin 4 e il pin 5.
3. In caso di collegamento a Cluster Controller con tecnica a 4 conduttori, procedere nel
seguente modo:
• Sbloccare l’ingresso 1 del connettore a 5 poli con un cacciavite e infilare il conduttore
del cavo unipolare nello stesso.
• Sbloccare gli ingressi 2, 3, 4 e 5 del connettore a 5 poli con un cacciavite e infilare negli
stessi i conduttori del cavo di collegamento. Rispettare l’assegnazione dei pin.
4. Inserire il connettore a 5 poli nel collegamento X7 nella serie di pin A.
