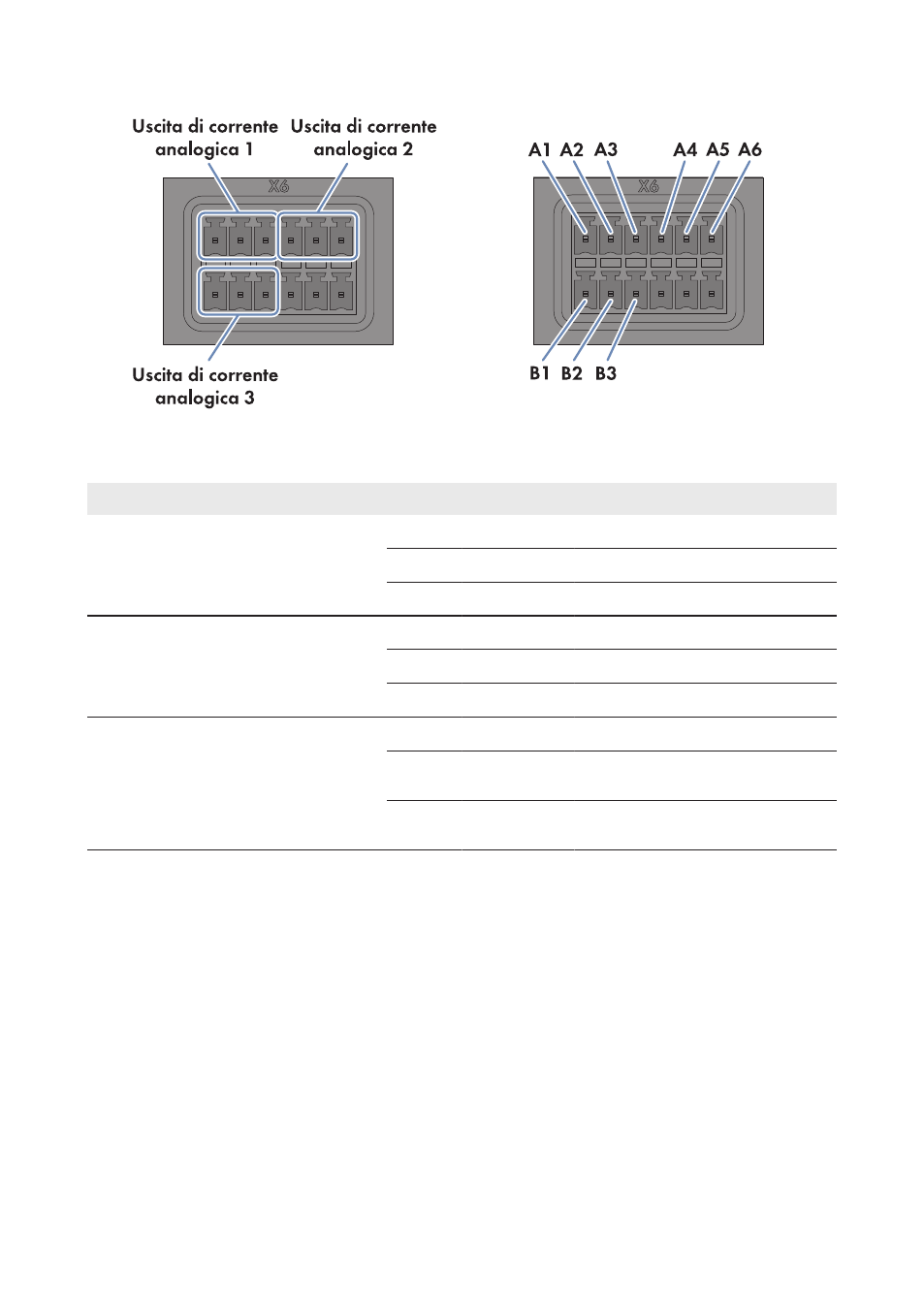

Figura 27: Assegnazione dei pin dei gruppi Uscita di corrente analogica 1, Uscita di corrente
analogica 2 e Uscita di corrente analogica 3
Gruppo di pin Pin Segnale Spiegazione
Uscita di corrente analogica 1
Feedback dell’attuale limitazione della
potenza attiva A1 I+ Uscita di corrente
A2 I− Ritorno di corrente
A3 GND Terra della guaina
Uscita di corrente analogica 2
Feedback dell’attuale set point della
potenza reattiva A4 I+ Uscita di corrente
A5 I− Ritorno di corrente
A6 GND Terra della guaina
Uscita di corrente analogica 3
Segnalazione dell’attuale potenza atti-
va complessiva dell’impianto in per-
centuale rispetto alla potenza massi-
ma dello stesso B1 I+ Uscita di corrente
B2 I− Ritorno di corrente
B3 GND Terra della guaina
