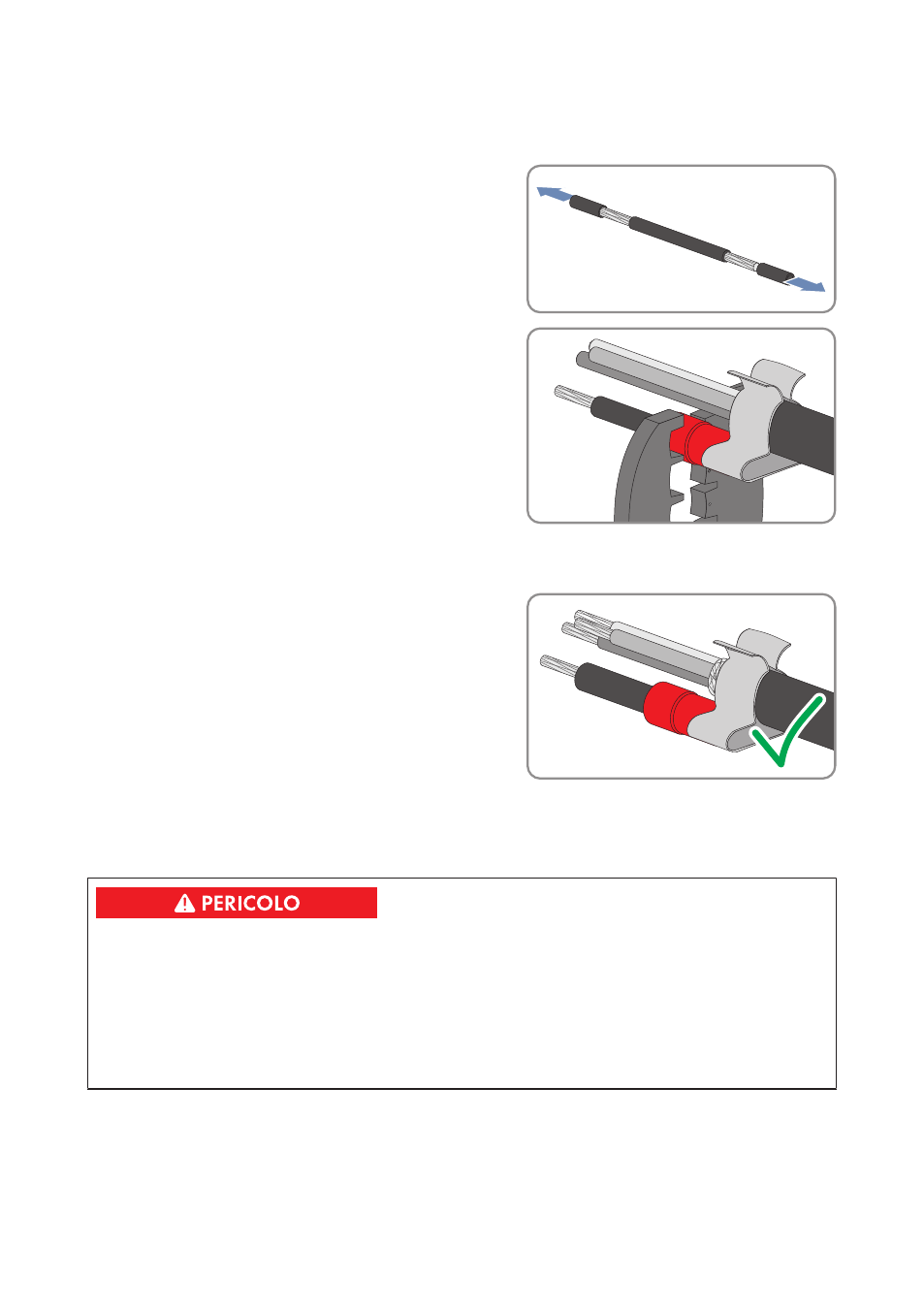

• In base al numero dei cavi di collegamento, suddividere il cavo unipolare necessario alla
schermatura in porzioni da 40 mm (1,57”) di lunghezza.
• Alle estremità del cavo unipolare rimuovere
6 mm (0,24”) di guaina e spelare il
conduttore di 6 mm (0,24”).
• Infilare il conduttore a un’estremità del cavo
unipolare nel capocorda ad anello del
morsetto di schermatura e crimparlo con
una pinza crimpatrice.
3. Accorciare i conduttori non necessari fino alla guaina.
4. Spelare i cavi di 6 mm (0,24”).
☑ Il cavo di collegamento è pronto per essere
collegato al connettore multipolare.
6.6 Collegamento di Cluster Controller all’alimentazione
di tensione
Pericolo di morte per folgorazione in caso di contatto con un prodotto non messo a
terra
In caso di contatto con un prodotto senza messa a terra sussiste il pericolo di morte per
folgorazione.
• Accertarsi che il prodotto sia integrato nella protezione da sovratensioni.
• Mettere a terra l’involucro del prodotto.
