Requisiti:
☐ La sorgente del segnale deve essere adatta a livello tecnico per il collegamento agli ingressi
analogici (v. cap. 9, pag. 81).
☐ Il cavo di collegamento deve essere idoneo per il collegamento al connettore multipolare (v.
cap. 6.5, pag. 31).

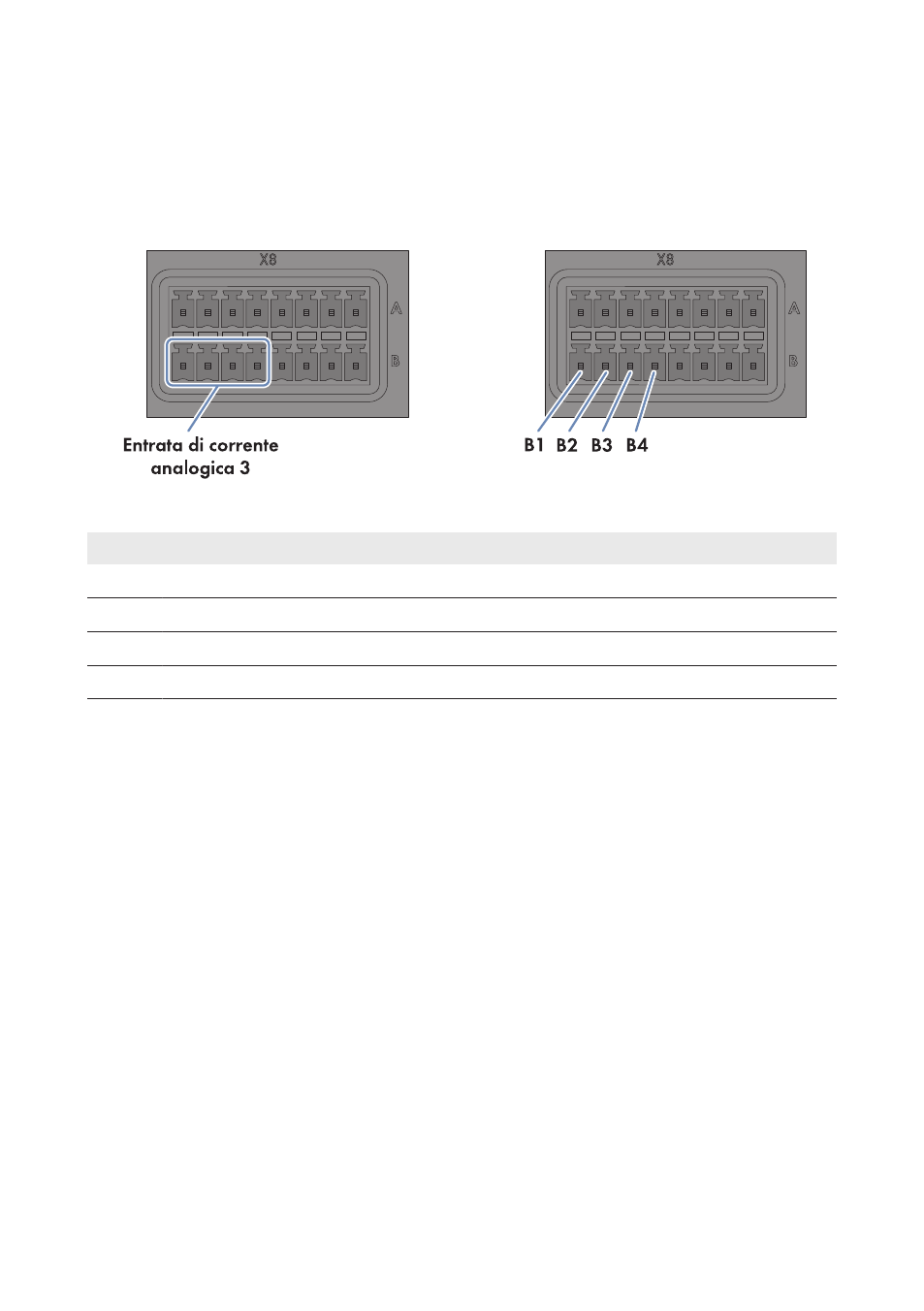

Figura 24: Assegnazione dei pin del gruppo Entrata di corrente analogica 3
Pin Segnale Spiegazione
B1 Non assegnato Riservato per utilizzi futuri
B2 I+ Ingresso di corrente
B3 I− Ritorno di corrente
B4 GND Terra della guaina
Procedura:
1. Connettere il cavo di collegamento alla sorgente di segnale digitale (v. le istruzioni del
produttore). Accorciare i conduttori non necessari fino alla schermatura e annotare i colori.
2. Connettere il cavo di collegamento al connettore a 8 poli.
• Sbloccare l’ingresso 4 con un cacciavite e inserirvi il conduttore del cavo unipolare.
• Sbloccare gli ingressi 2 e 3 con un cacciavite e infilarvi i conduttori del cavo di
collegamento. Rispettare l’assegnazione dei pin.
3. Inserire il connettore a 8 poli nel collegamento X8 nella serie di pin B.
4. Sul cavo di collegamento, contrassegnare a quale collegamento e a quale serie di pin è
assegnato il cavo di collegamento. A tale scopo utilizzare la fascetta serracavo con etichetta
fornita in dotazione.
5. Annotare l’assegnazione dei collegamenti sul foglio aggiuntivo in dotazione.
