5. Sul cavo di collegamento, contrassegnare a quale collegamento e a quale serie di pin è
assegnato il cavo di collegamento. A tale scopo utilizzare la fascetta serracavo con etichetta
fornita in dotazione.
6. Annotare l’assegnazione dei collegamenti sul foglio aggiuntivo in dotazione.
Collegamento del sensore di temperatura del modulo
Ulteriori accessori necessari (non compresi nel contenuto della fornitura):
☐ 1 sensore di temperatura del modulo
☐ 1 cavo di collegamento (v. cap. 6.3, pag. 28)
Requisiti:
☐ Il sensore deve essere adatto a livello tecnico per il collegamento agli ingressi di temperatura
(v. cap. 9, pag. 81).
☐ Il cavo di collegamento deve essere idoneo per il collegamento al connettore multipolare (v.
cap. 6.5, pag. 31).

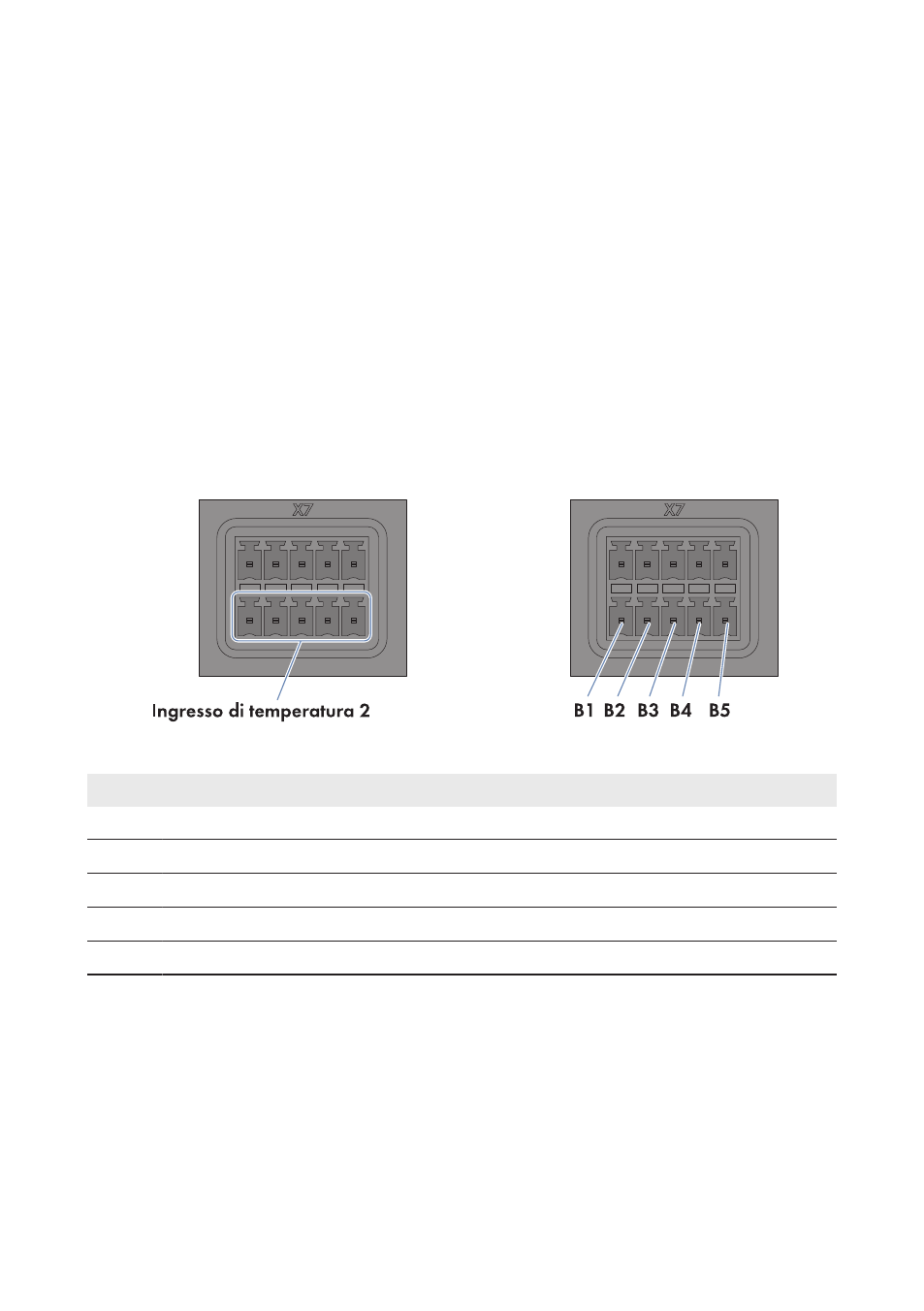

Figura 14: Assegnazione dei pin del gruppo Ingresso temperatura 2
Pin Segnale Spiegazione
B1 GND Terra della guaina
B2 I+ Ingresso di corrente
B3 V+ Ingresso di tensione
B4 V− Ritorno di tensione
B5 I− Ritorno di corrente
Procedura:
1. Connettere il cavo di collegamento al sensore per la temperatura del modulo (v. le istruzioni
del produttore). Accorciare i conduttori non necessari fino alla schermatura e annotare i
colori.
2. In caso di collegamento a Cluster Controller con tecnica a 2 conduttori, procedere nel
seguente modo:
• Sbloccare l’ingresso 1 del connettore a 5 poli con un cacciavite e infilare il conduttore
del cavo unipolare nello stesso.
