3. Per il collegamento al gruppo di pin Entrata di corrente analogica 2 procedere come
segue:
• Sbloccare l’ingresso 8 con un cacciavite e inserirvi il conduttore del cavo unipolare.
• Sbloccare gli ingressi 6 e 7 con un cacciavite e infilarvi i conduttori del cavo di
collegamento. Rispettare l’assegnazione dei pin.
• Inserire il connettore a 8 poli nel collegamento X8 nella serie di pin A.
4. Per il collegamento al gruppo di pin Entrata di corrente analogica 3 procedere come
segue:
• Sbloccare l’ingresso 4 con un cacciavite e inserirvi il conduttore del cavo unipolare.
• Sbloccare gli ingressi 2 e 3 con un cacciavite e infilarvi i conduttori del cavo di
collegamento. Rispettare l’assegnazione dei pin.
• Inserire il connettore a 8 poli nel collegamento X8 nella serie di pin B.
5. Sul cavo di collegamento, contrassegnare a quale collegamento e a quale serie di pin è
assegnato il cavo di collegamento. A tale scopo utilizzare la fascetta serracavo con etichetta
fornita in dotazione.
6. Annotare l’assegnazione dei collegamenti sul foglio aggiuntivo in dotazione.
Collegamento del sensore all’ingresso di tensione analogico
Altro materiale necessario (non compreso nel contenuto della fornitura):
☐ 1 sensore
☐ 1 cavo di collegamento (v. cap. 6.3 “Requisiti dei cavi”, pag. 28)
Requisiti:
☐ Il sensore deve essere adatto a livello tecnico per il collegamento agli ingressi analogici (v.
cap. 9, pag. 81).
☐ Il cavo di collegamento deve essere idoneo per il collegamento al connettore multipolare (v.
cap. 6.5, pag. 31).

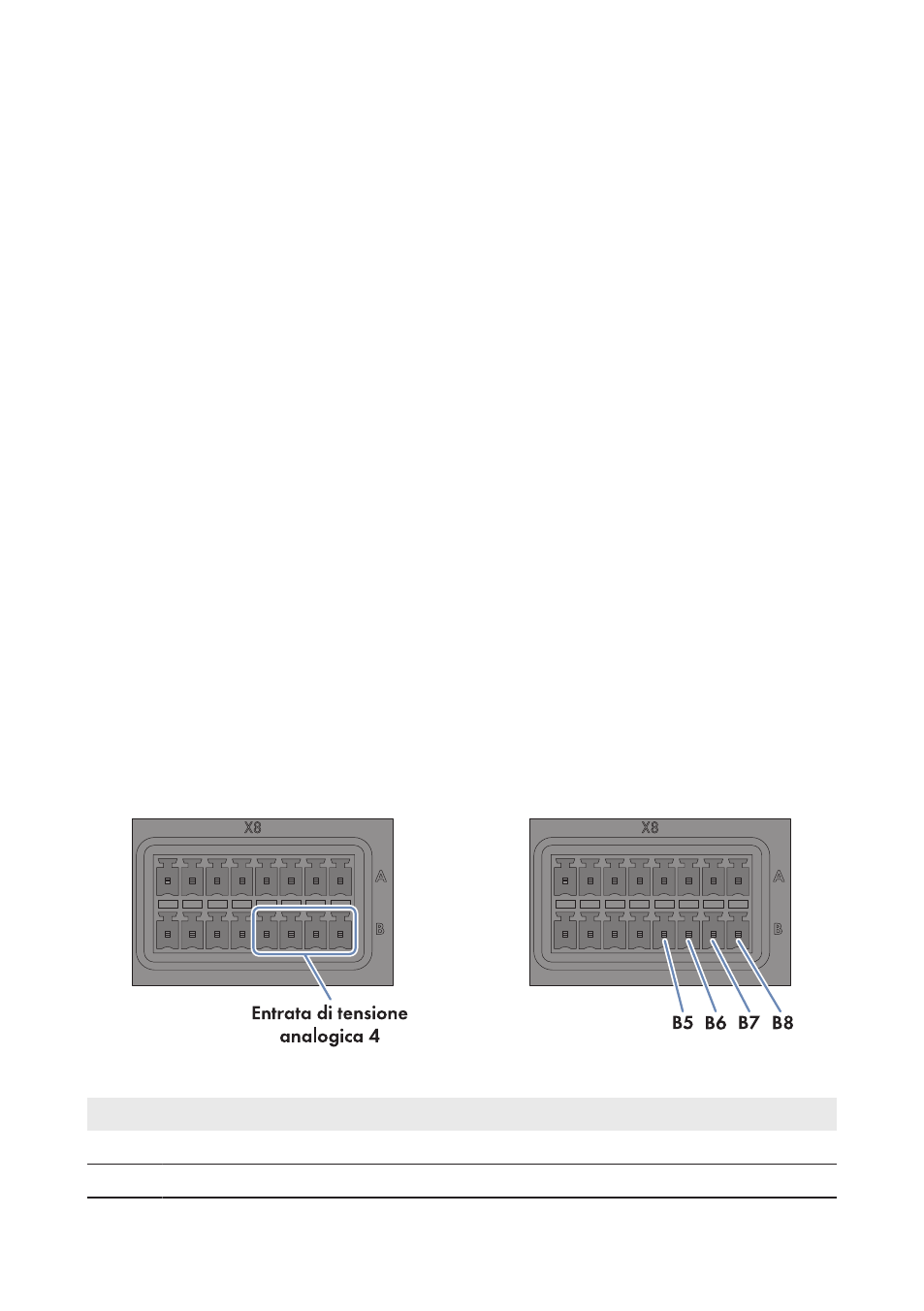

Figura 17: Assegnazione dei pin del gruppo Entrata di tensione analogica 4
Pin Segnale Spiegazione
B5 V+ Ingresso di tensione
B6 Non assegnato Riservato per utilizzi futuri
