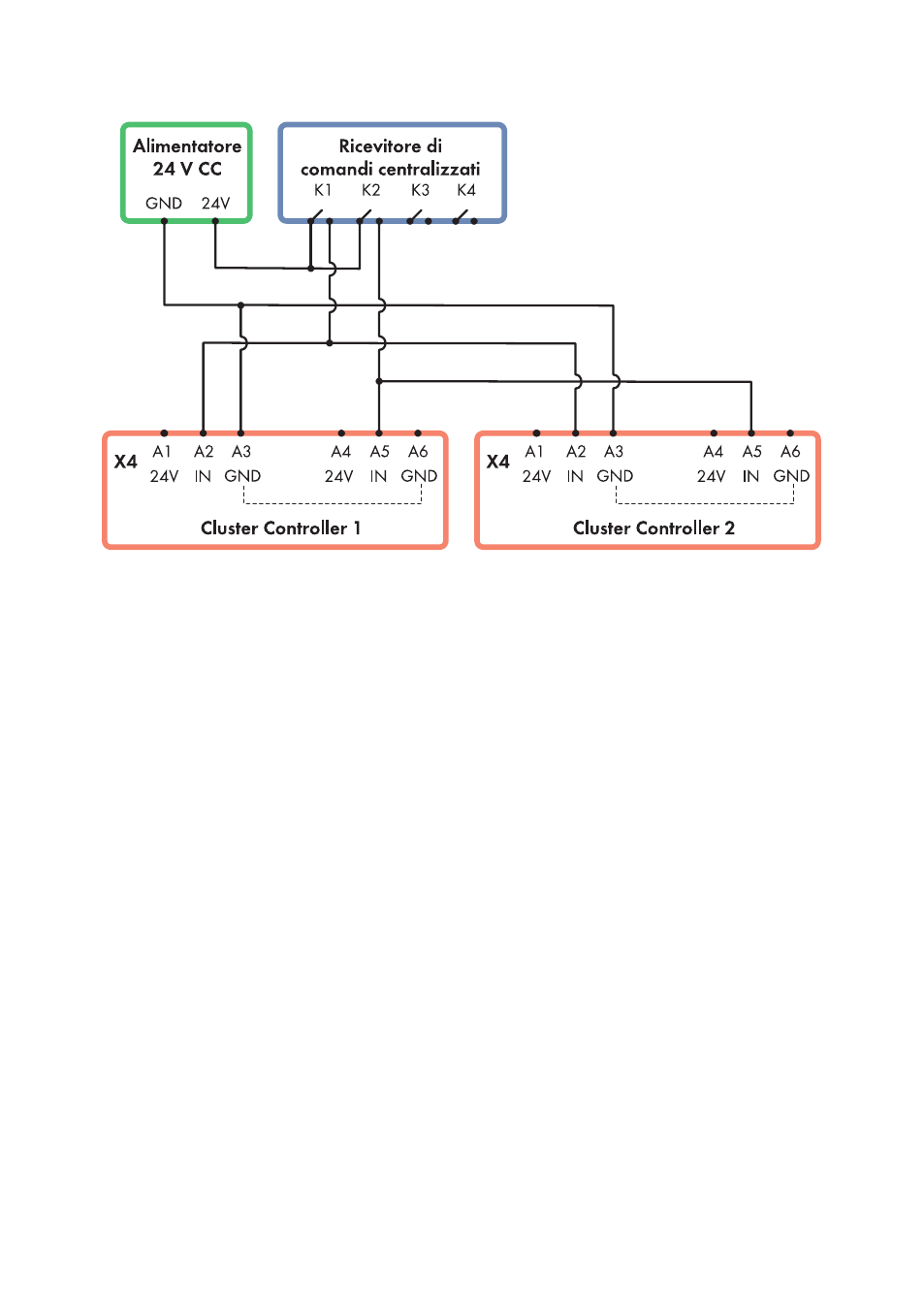

Figura 22: Trasmissione di segnali digitali per la limitazione della potenza attiva a 2 Cluster Controller
mediante i relè K1 e K2 di un ricevitore di comandi centralizzati (esempio)
6.12.3 Set point mediante segnali analogici
6.12.3.1 Collegamento della sorgente di segnale all’ingresso analogico
per la limitazione della potenza attiva
I segnali analogici per la limitazione della potenza attiva vengono inviati al gruppo di pin Entrata
di corrente analogica 2 sul collegamento X8 di Cluster Controller. Come sorgente di segnale
analogica è possibile utilizzare ad es. un ricevitore di comandi centralizzati o un telecomando.
Altro materiale necessario (non compreso nel contenuto della fornitura):
☐ 1 sorgente di segnale analogica
☐ Cavo di collegamento (v. cap. 6.3 “Requisiti dei cavi”, pag. 28)
Requisiti:
☐ La sorgente del segnale deve essere adatta a livello tecnico per il collegamento agli ingressi
analogici (v. cap. 9, pag. 81).
☐ Il cavo di collegamento deve essere idoneo per il collegamento al connettore multipolare (v.
cap. 6.5, pag. 31).
