SMA CLUSTER CONTROLLER Installation - Manuale (Pagina 51)

Collegamento di una sorgente di segnale da 24 V con segnali di uscita digitali

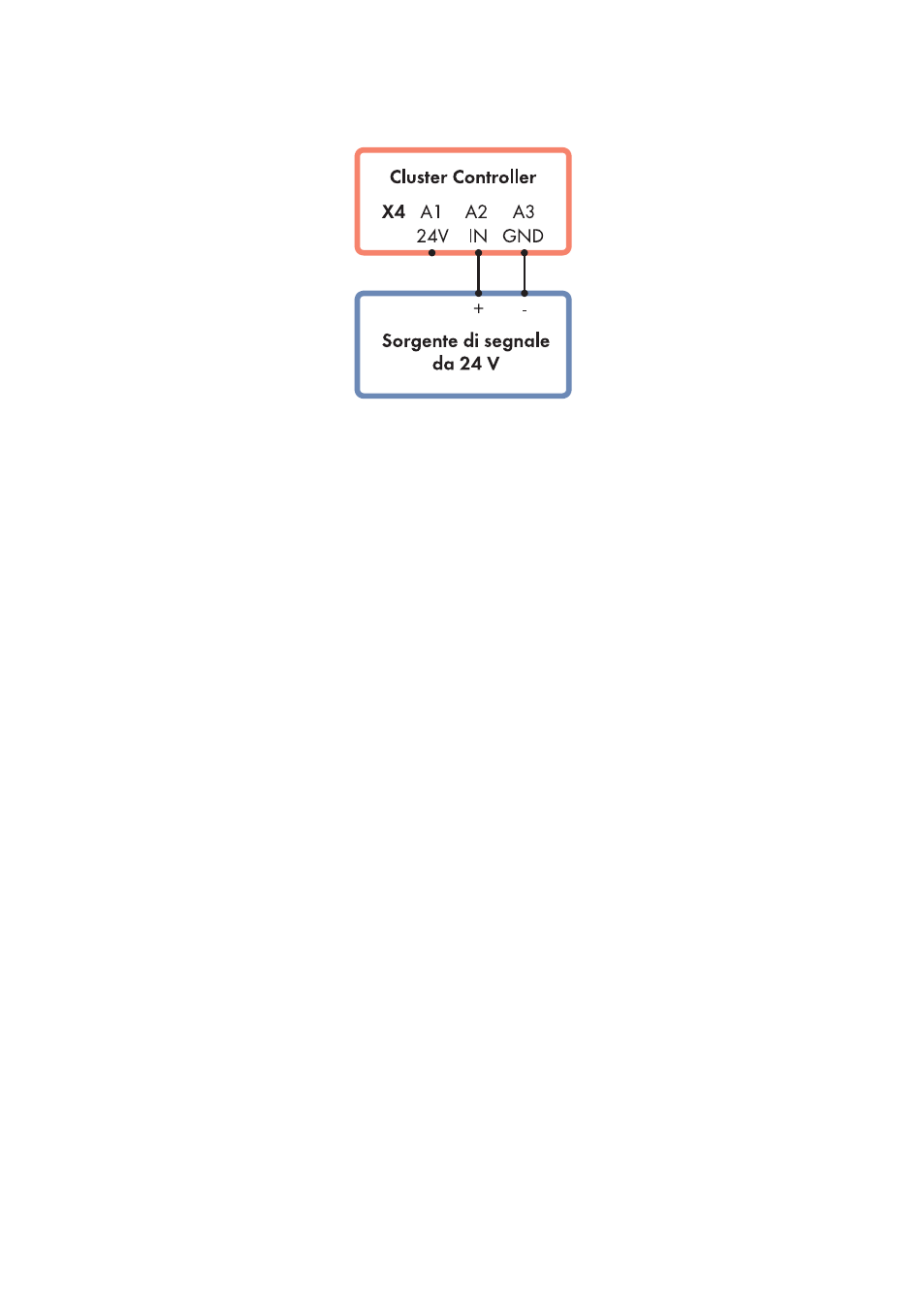

Figura 19: Collegamento di una sorgente di segnale da 24 V con segnali di uscita digitali (esempio)
6.12.2.2 Collegamento della sorgente di segnale all’ingresso digitale
per la limitazione della potenza attiva
I segnali digitali per la limitazione della potenza attiva possono essere inviati a un massimo di 4
gruppi di pin sul collegamento X4 di Cluster Controller. Come sorgente di segnale digitale è
possibile utilizzare ad es. un ricevitore di comandi centralizzati o un telecomando.
Altro materiale necessario (non compreso nel contenuto della fornitura):
☐ Fino a 4 sorgenti di segnale digitali
☐ Cavo di collegamento (v. cap. 6.3 “Requisiti dei cavi”, pag. 28)
Requisiti:
☐ La sorgente del segnale deve essere adatta a livello tecnico per il collegamento agli ingressi
digitali (v. cap. 9, pag. 81).
☐ Il cavo di collegamento deve essere idoneo per il collegamento al connettore multipolare (v.
cap. 6.5, pag. 31).
