SMA CLUSTER CONTROLLER Installation - Manuale (Pagina 45)

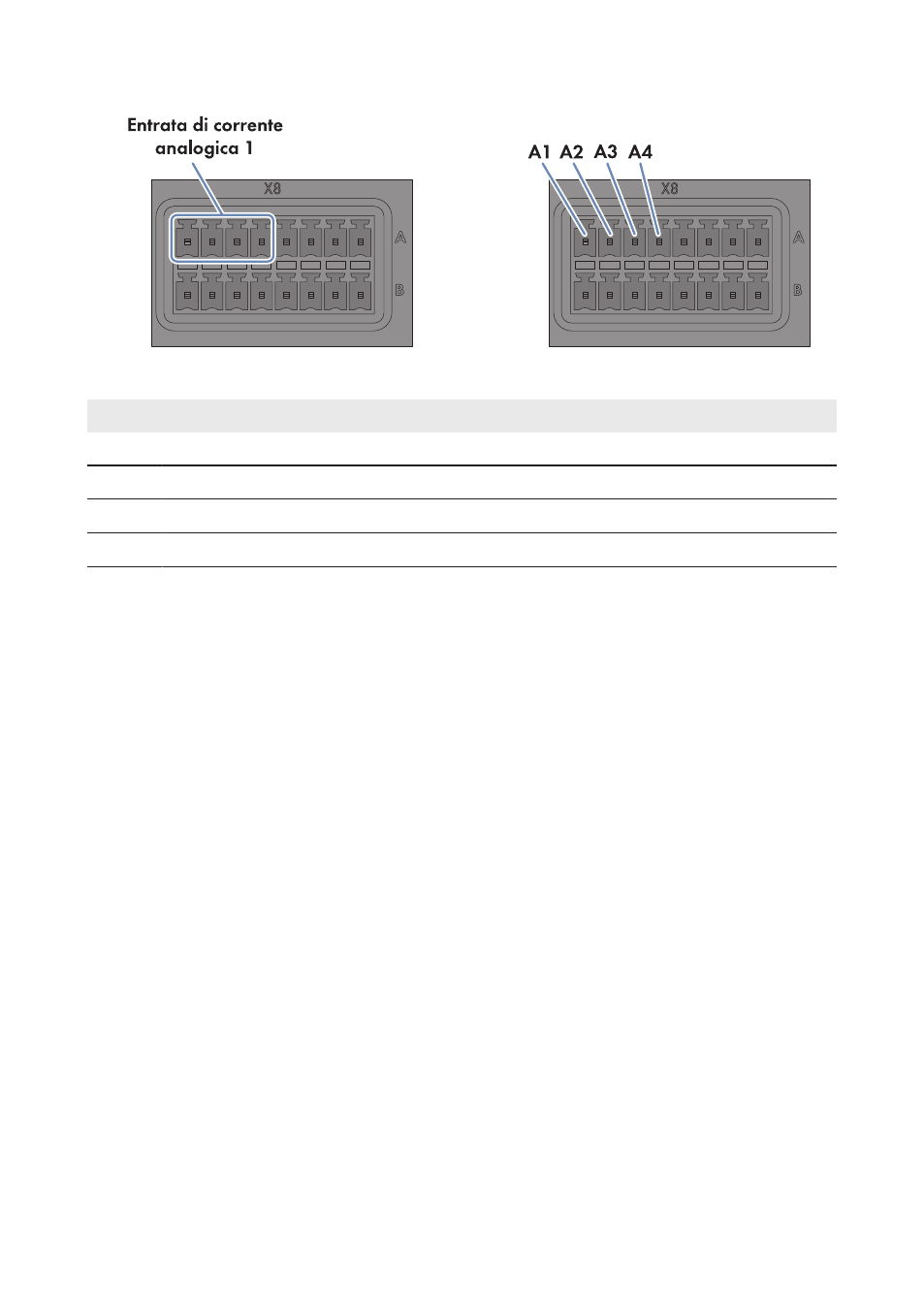

Figura 15: Assegnazione dei pin del gruppo Entrata di corrente analogica 1
Pin Segnale Spiegazione
A1 Non assegnato Riservato per utilizzi futuri
A2 I+ Ingresso di corrente
A3 I− Ritorno di corrente
A4 GND Terra della guaina
Procedura:
1. Connettere il cavo di collegamento al sensore di irraggiamento (v. le istruzioni del produttore).
Accorciare i conduttori non necessari fino alla schermatura e annotare i colori.
2. Connettere il cavo di collegamento al connettore a 8 poli.
• Sbloccare l’ingresso 4 con un cacciavite e inserirvi il conduttore del cavo unipolare.
• Sbloccare gli ingressi 2 e 3 con un cacciavite e infilarvi i conduttori del cavo di
collegamento. Rispettare l’assegnazione dei pin.
3. Inserire il connettore a 8 poli nel collegamento X8 nella serie di pin A.
4. Sul cavo di collegamento, contrassegnare a quale collegamento e a quale serie di pin è
assegnato il cavo di collegamento. A tale scopo utilizzare la fascetta serracavo con etichetta
fornita in dotazione.
5. Annotare l’assegnazione dei collegamenti sul foglio aggiuntivo in dotazione.
6. Impostare la curva caratteristica del sensore di irraggiamento o del piranometro mediante
l’interfaccia utente di Cluster Controller (v. le istruzioni per l’uso di Cluster Controller). Ciò
consente di visualizzare i valori di irraggiamento misurati sul display e sull’interfaccia utente di
Cluster Controller.
