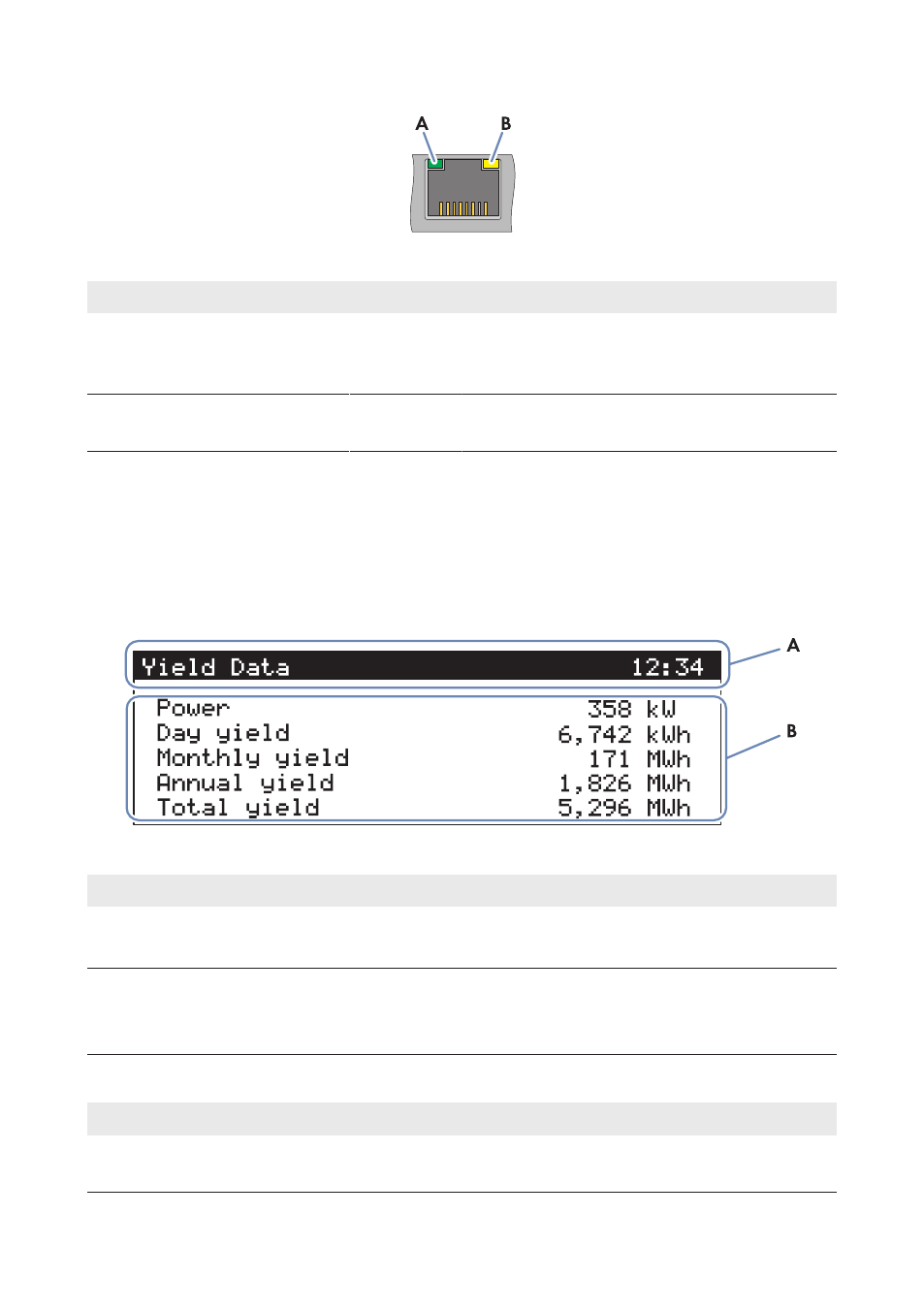

Figura 5: LED dei collegamenti di rete
Posizione Denominazione Colore Spiegazione
A LED Link/Activity Verde Indica lo stato e l’attività del collegamento di re-
te (v. cap. 7.1.2 “LED delle prese di rete”, pag.
73).
B LED Speed Giallo Indica la velocità del collegamento di rete (v.
cap. 7.1.2 “LED delle prese di rete”, pag. 73).
4.4 Display
Il display mostra informazioni su Cluster Controller e sugli apparecchi collegati, così come su stato
e configurazione dell’impianto. Il contrasto del display è regolabile (v. le istruzioni per l’uso di
Cluster Controller). Per il display sono disponibili le lingue “tedesco” e “inglese”. La lingua del
display può essere modificata mediante l’interfaccia utente di Cluster Controller (v. le istruzioni per
l’uso di Cluster Controller).
Figura 6: Display di Cluster Controller (esempio)
Posizione Denominazione Spiegazione
A Intestazione Indica il titolo della schermata.
L’ora dell’impianto viene sempre visualizzata.
B Righe dei dati Contengono testo e valori numerici.
I valori numerici relativi a misurazioni e rendimento vengo-
no visualizzati completi di unità di misura.
Panoramica delle schermate del display
Schermata Spiegazione
Schermata iniziale Viene visualizzata all’avvio di Cluster Controller e mostra, fra l’altro,
l’attuale versione firmware dello stesso.
