SMA CLUSTER CONTROLLER Installation - Manuale (Pagina 57)

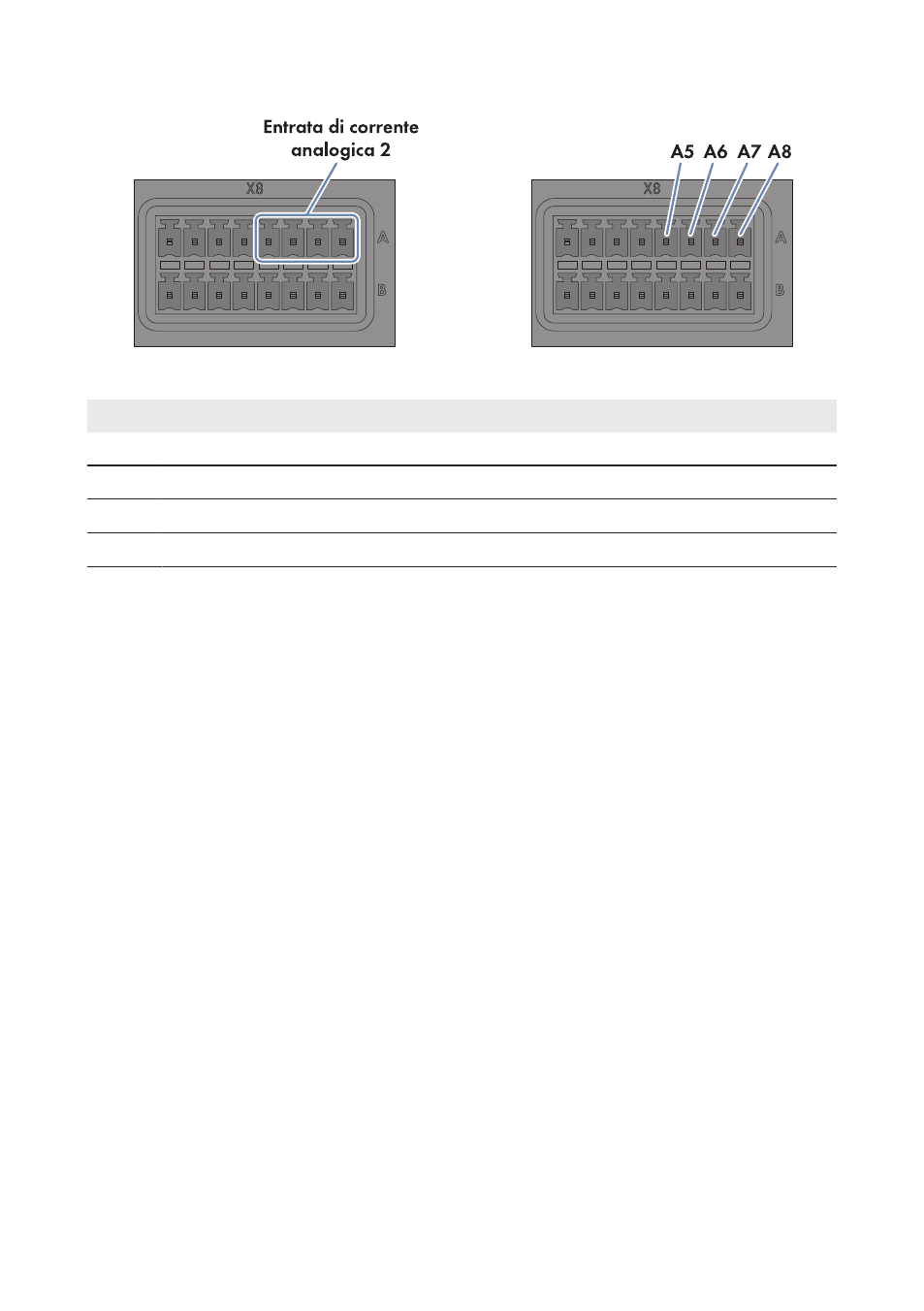

Figura 23: Assegnazione dei pin del gruppo Entrata di corrente analogica 2
Pin Segnale Spiegazione
A5 Non assegnato Riservato per utilizzi futuri
A6 I+ Ingresso di corrente
A7 I− Ritorno di corrente
A8 GND Terra della guaina
Procedura:
1. Connettere il cavo di collegamento alla sorgente di segnale digitale (v. le istruzioni del
produttore). Accorciare i conduttori non necessari fino alla schermatura e annotare i colori.
2. Connettere il cavo di collegamento al connettore a 8 poli.
• Sbloccare l’ingresso 8 con un cacciavite e inserirvi il conduttore del cavo unipolare.
• Sbloccare gli ingressi 6 e 7 con un cacciavite e infilarvi i conduttori del cavo di
collegamento. Rispettare l’assegnazione dei pin.
3. Inserire il connettore a 8 poli nel collegamento X8 nella serie di pin A.
4. Sul cavo di collegamento, contrassegnare a quale collegamento e a quale serie di pin è
assegnato il cavo di collegamento. A tale scopo utilizzare la fascetta serracavo con etichetta
fornita in dotazione.
5. Annotare l’assegnazione dei collegamenti sul foglio aggiuntivo in dotazione.
6.12.3.2 Collegamento della sorgente di segnale all’ingresso analogico
per i set point della potenza reattiva
I segnali analogici per i set point della potenza reattiva vengono inviati al gruppo di pin Entrata di
corrente analogica 3 sul collegamento X8 di Cluster Controller. Come sorgente di segnale
analogica è possibile utilizzare ad es. un telecomando.
Altro materiale necessario (non compreso nel contenuto della fornitura):
☐ 1 sorgente di segnale analogica
☐ Cavo di collegamento (v. cap. 6.3 “Requisiti dei cavi”, pag. 28)
