SI-485PB-NR-fr_it_el-10 | IM02-SI485PB-NR | Version / Versione / έκδοση 1.0 SMA Solar Technology AG
Jeu d’équipement ultérieur
SI-485PB-NR
Instructions de montage
Champ d’application
Ce document s’applique au jeu d’équipement ultérieur
SI-485PB-NR.
Groupe cible
Ce document s’adresse au personnel qualifié. Les
opérations décrites dans ce document doivent être
réalisées uniquement par des personnes possédant les
qualifications suivantes :
• Formation concernant les réseaux en site isolé de
SMA Solar Technology AG
• Formation en relation avec les dangers et les
risques associés à l’installation et à l’utilisation des
équipements électriques et des batteries
• Formation à l’installation et la mise en service des
équipements électriques
• Connaissance et respect des normes et directives
applicables sur site
• Connaissance et respect des présents documents
avec toutes les consignes de sécurité
Nomenclature
Le jeu d’équipement ultérieur SI-485PB-NR permet la
communication RS485. Grâce à RS485, l’onduleur
pour site isolé peut communiquer avec des produits de
communication et de onduleurs SMA. Insérez
l’interface du jeu d’équipement ultérieur selon les
instruction de la documentation. Tout autre usage peut
entraîner des dégâts matériels. Pour des raisons de
sécurité, il est strictement interdit d’apporter des
modifications au produit ou de monter des composants
qui ne sont pas expressément recommandés ni
distribués par SMA Solar Technology AG pour ce
produit. Les documents ci-joints font partie intégrante
du produit.
• Veuillez lire et respecter les documents.
• Conservez les documents de sorte qu’ils soient
accessibles à tout moment.
Vérifiez si la livraison est complète et ne présente pas de
dommages apparents. En cas de livraison incomplète ou
de dommages, contactez votre revendeur.

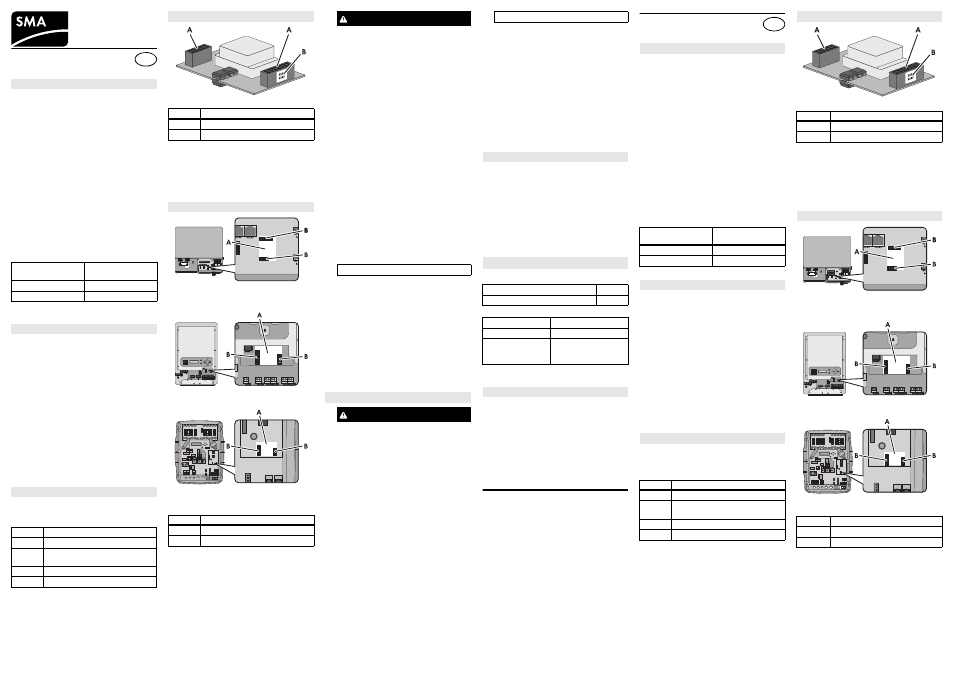

Figure 1: Structure de l’interface
Les indications figurant sur la plaque signalétique
permettent une utilisation sûre de l’interface et sont
utiles en cas de questions adressées au Service en
Ligne de SMA. La plaque signalétique doit figurer en
permanence sur l’interface.
Figure 2: Lieu de montage et raccordement du
SI-485PB-NR dans le SI 2012 / 2224 et le
SBU 2200
Figure 3: Lieu de montage et raccordement du
SI-485PB-NR dans le SI 3324 / 4248
Figure 4: Lieu de montage et raccordement du
SI-485PB-NR dans le SI 5048 et le
SBU 5000
3. Raccordez la communication RS485 (voir docu-
mentation de l’onduleur pour site isolé).
3. Refermez l’onduleur pour site isolé. Assurez-vous
que toutes les ouvertures de boîtier non utilisées
pour les câbles de communication RJ45 sont
fermées à l’aide des manchons support de câble
(voir documentation de l’onduleur pour site isolé).
• Éliminez le SI-485PB-NR conformément aux
prescriptions d’élimination en vigueur pour
les déchets d’équipements électriques
et électroniques.
ou
Retournez le SI-485PB-NR à vos frais à la SMA
Solar Technology AG. À cette occasion,
mentionnez « ZUR ENTSORGUNG » (pour
élimination) sur l’emballage
.
Communication
Caractéristiques générales
SMA France S.A.S.
Le Parc Technologique de Lyon
240 Allée Jacques Monod - Bât. M2
69791 Saint Priest cedex
www.SMA-France.com
Service en Ligne de SMA
Tél. : +33 4 72 09 04 42
Fax : +33 4 72 22 97 10
E-mail : [email protected]
Les informations figurant dans ces documents sont la propriété
exclusive de SMA Solar Technology AG. La publication de ces
informations en totalité ou en partie doit être soumise à l’accord
préalable de SMA Solar Technology AG. Une reproduction interne
au profit de l’entreprise, pour l’évaluation et la mise en service
conforme du produit est autorisée sans accord préalable.
Marque déposée
Toutes les marques déposées sont reconnues, y compris lorsqu’elles
ne sont pas mentionnées expressément. L'absence de l'emblème de
marque ne signifie pas qu'un produit ou une marque puisse être
librement commercialisé(e).
La marque verbale et les logos Bluetooth
® sont des marques
déposées de la société Bluetooth SIG, Inc et toute utilisation de ces
marques par la société SMA Solar Technology AG s’effectue sous
licence.
© 2004 à 2012 SMA Solar Technology AG. Tous droits réservés.
Kit di aggiornamento
SI-485PB-NR
Istruzioni di montaggio
Ambito di validità
Questo documento è valido per il kit di espansione
SI-485PB-NR.
Destinatari
Il presente documento è destinato ai tecnici
specializzati. Le operazioni descritte nel presente
documento devono essere eseguite esclusivamente
da personale in possesso della seguente qualifica:
• Corso di formazione per sistemi ad isola di
SMA Solar Technology AG
• Corso di formazione sui pericoli e i rischi durante
l'installazione e l'uso di apparecchiature elettriche
e batterie
• Formazione relativa all'installazione e alla messa
in servizio di apparecchi elettrici
• Conoscenza e rispetto delle norme e direttive in
vigore sul posto
• Conoscenza e rispetto dei presenti documenti,
comprese tutte le avvertenze di sicurezza
Nomenclatura
Il kit di aggiornamento SI-485PB-NR consente di
stabilire una comunicazione Multicluster e una
comunicazione RS485. Tramite RS485, l'inverter
ad isola può comunicare con i prodotti di
comunicazione SMA e gli inverter SMA. Utilizzare
l'interfaccia del kit di aggiornamento come spiegato
nella documentazione. Un impiego diverso può
provocare danni materiali. Per motivi di sicurezza
è fatto divieto di modificare il prodotto o di montare
componenti non espressamente raccomandati o
distribuiti da SMA Solar Technology AG per questo
prodotto. La documentazione in allegato è parte
integrante del prodotto.
• Leggere e rispettare la documentazione.
• Custodire la documentazione in un luogo sempre
accessibile.
Controllare che la fornitura sia completa e non
presenti danni visibili all'esterno. In caso di contenuto
della fornitura incompleto o danneggiato rivolgersi al
proprio rivenditore specializzato.
Figura 1: Struttura dell'interfaccia
I dati sulla targhetta di identificazione consentono
di utilizzare l'interfaccia in tutta sicurezza, oltre a
fornire una migliore base di comunicazione con il
Servizio di assistenza tecnica SMA. La targhetta
di identificazione deve essere applicata
permanentemente all'interfaccia.
Figura 2: Luogo di montaggio e collegamento di
SI-485PB-NR nel SI 2012 / 2224 e nel
SBU 2200
Figura 3: Luogo di montaggio e collegamento di
SI-485PB-NR nel SI 3324 / 4248
Figura 4: Luogo di montaggio e collegamento di
SI-485PB-NR nel SI 5048 e nel SBU 5000
Remarques relatives à ce document
Dénomination
complète
Dénomination dans ce
document
Sunny Island Onduleur pour site isolé
Interface 485PB-G3 Interface
Utilisation conforme
Contenu de la livraison
Nombre Description
1
Interface 485PB-G3
1 Câble de communication RJ45 blanc
avec trois fils dénudés
1 Résistance de terminaison
1 Instructions de montage
FR
Description du produit
Position Description
A
Connecteur
B Plaque signalétique
Montage du SI-485PB-NR
Position Description
A
Port interface
B Embase pour le raccordement
1. AVERTISSEMENT
Danger de mort dû à de hautes tensions
Des tensions élevées sont présentes dans le
réseau en site isolé et dans l’onduleur pour site
isolé. L’onduleur pour site isolé peut se remettre
en marche de manière autonome après le mode
veille.
• Désactivez et mettez hors tension les compo-
sants dans l’ordre suivant :
– Onduleur pour site isolé
– Tous les appareils consommateurs,
sources AC, sources d’énergie externes
et sources DC
– Les disjoncteurs miniatures pour
les sources AC et les sources d’énergie
externes dans les sous-distributions
• Réglez le disjoncteur miniature DC sur Off.
ou
• Ouvrez l’interrupteur-sectionneur du BatFuse.
• Protégez l’appareil contre une remise en
marche involontaire.
• Attendez au moins 15 minutes. Cela laisse le
temps aux condensateurs de se décharger.
• Ouvrez le couvercle du boîtier de l’onduleur
pour site isolé et vérifiez que l’interface est
bien hors tension.
• Mettez à la terre et court-circuitez le
conducteur AC.
• Recouvrez ou blindez les éléments voisins se
trouvant sous tension.
2. PRUDENCE
Risque de destruction de l’embase de rac-
cordement dû à une installation non
appropriée
• Reliez-vous à la terre avant de toucher un
composant.
• Alignez verticalement l’interface sur le port
interface en tenant compte de la taille des
différentes fiches.
• Enfichez l’interface sur l’embase de
raccordement en le pressant légèrement
au-dessus pour que les broches ne soient pas
endommagées.
Démontage du SI-485PB-NR
1. AVERTISSEMENT
Danger de mort dû à de hautes tensions
Des tensions élevées sont présentes dans le
réseau en site isolé et dans l’onduleur pour site
isolé. L’onduleur pour site isolé peut se remettre
en marche de manière autonome après le mode
veille.
• Désactivez et mettez hors tension les
composants dans l’ordre suivant :
– Onduleur pour site isolé
– Tous les appareils consommateurs,
sources AC, sources d’énergie externes
et sources DC
– Les disjoncteurs miniatures pour les
sources AC et les sources d’énergie
externes dans les sous-distributions
• Réglez le disjoncteur miniature DC sur Off.
ou
Ouvrez l’interrupteur-sectionneur du BatFuse.
• Protégez l’appareil contre une remise en
marche involontaire.
• Attendez au moins 15 minutes. Cela laisse le
temps aux condensateurs de se décharger.
• Ouvrez le couvercle du boîtier de l’onduleur
pour site isolé et vérifiez que l’interface est
bien hors tension.
• Mettez à la terre et court-circuitez le conduc-
teur AC.
• Recouvrez ou blindez les éléments voisins se
trouvant sous tension.
2. PRUDENCE
Risque de destruction de l’embase de
raccordement dû au démontage
non approprié
• Reliez-vous à la terre avant de toucher un
composant.
• Retirez l’interface verticalement de l’embase
de raccordement. Veillez à ne pas coincer
l’interface.
Élimination du SI-485PB-NR
Données techniques
Interfaces de communication RS485
Portée de l’émetteur radio RS485 1 200 m
Dimensions (L / H / P) 28 mm x 42 mm x 16 mm
Poids
14 g
Lieu de montage SI 2012 / 2224 /
3324 / 4248/ 5048
SBU 2200 / 5000
Contact
Indicazioni relative al presente documento
Denominazione
completa
Denominazione nel
presente documento
Sunny Island Inverter di rete ad isola
Interfaccia 485PB-G3 Interfaccia
Utilizzo conforme
Fornitura
Numero Denominazione
1
Interfaccia 485PB-G3
1 Cavo dati RJ45 bianco con 3 conduttori
aperti
1 Resistenza terminale
1 Istruzioni di montaggio
IT
Descrizione del prodotto
Posizione Denominazione
A
Connettore per collegamento
B Targhetta di identificazione
Montaggio SI-485PB-NR
Posizione Denominazione
A
Connettore dell'interfaccia
B Jack di collegamento
